Современный образ жизни предполагает наличие большого количества различных бытовых электроприборов, делающих нашу жизнь более комфортной. Повседневный быт немыслим без стиральных и сушильных машин, фена, бритвы, зубной щетки и прочих атрибутов. Использование в ванных комнатах многочисленных электрических устройств требует подключения их к сети посредством безопасных и надежных розеток.
Стоит или нет размещать розетки в ванной
Необходимость установки точек электропитания в помещении ванной комнаты в современных домах и квартирах не подвергается сомнению.
Еще несколько десятилетий назад количество бытовой техники, используемой в санузлах, сводилось к нулю. Кроме того, дома советской постройки имели слабую проводку, а ванные имели крайне небольшую квадратуру. Такие условия не предполагали использование в мокрой зоне каких-либо электроприборов, а размещенная рядом со входом в санузел розетка была способна удовлетворить потребности жильцов.
В настоящее время по умолчанию предполагается установка в пространстве ванной множества техники, а следовательно наличие точек для ее подключения.

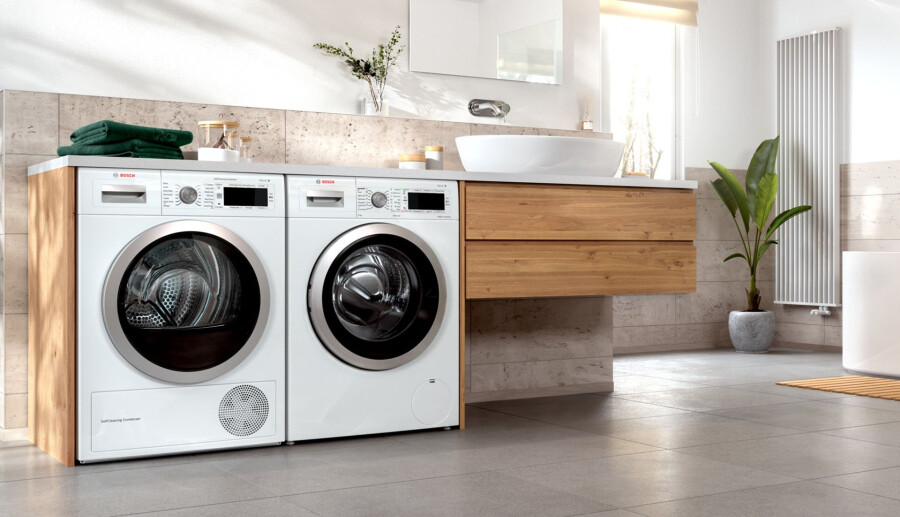

Количество предметов бытовой техники в современном сантехнической комнате напрямую влияет на необходимость электрификации этого вида помещения
Использование удлинителей в таких обстоятельствах небезопасно, а потому следует заранее рассчитать и определить месторасположение устройств и розеток.
Обеспечение электробезопасности
Размещение электрооборудования в непосредственной близости к воде предъявляет ряд требований для обеспечения его безопасного использования.
Наличие устройств защитного отключения
Оснащение щитков автоматами определенного типа предписано нормативами. При протечке или замыкании система автоматически блокирует работу прибора и прерывает его питание от сети.

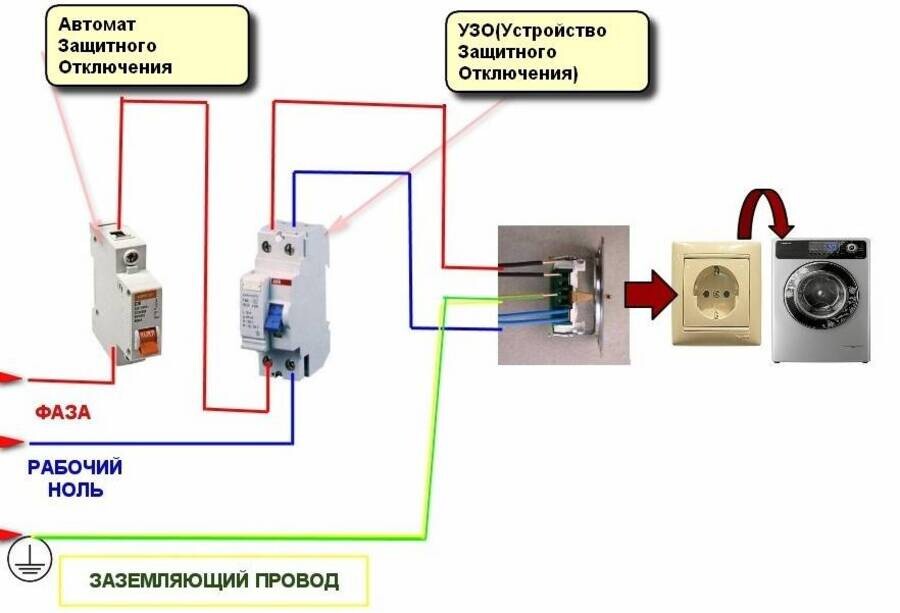

Схема подключения УЗО к стиральной машине в ванной комнате
УЗО, как правило, размещают в электрощитке квартиры, и обеспечивают его соединение с приборами, расположенными в ванной комнате.
Выбор устройства стоит доверить профессионалам, которые ориентируются в значениях тока утечки. Рекомендованные ими автоматы имеют пороговое отключение не более 30 мкА.
Рекомендация! Высокочувствительные УЗО с порогом в 10 мкА используются реже, у них достаточно большой процент ложных срабатываний, что в быту создает неудобства. Однако, если мастер настаивает на использовании именно этого вида автомата, стоит согласиться.
Подбор кабеля питания
Для монтажа точек электропитания используют трехжильный кабель. Рекомендуемое сечение - 2,5 мм.

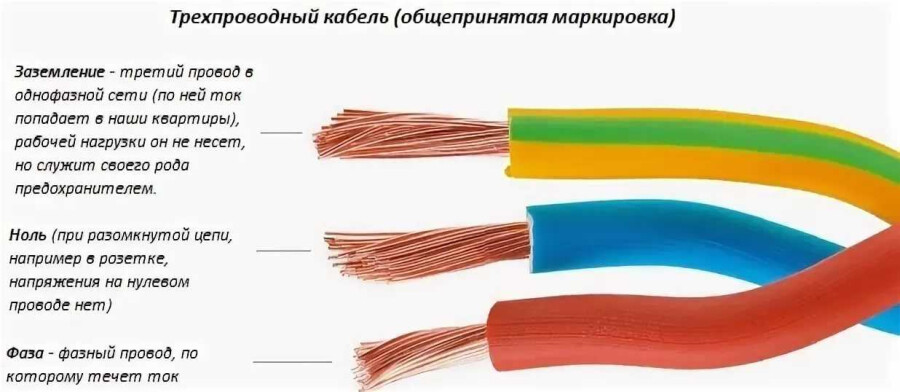

Каждая из жил в кабеле для ванной комнаты выполняет важную функцию
Двойная изоляция расположенных внутри проводников обеспечивает их безопасное использование в помещениях повышенной влажности.
Длина кабеля подбирается таким образом, чтобы на протяжении всей системы он не имел смычек.
Правильное определение зон в ванной комнате
Все пространство в ванной делится на несколько зон, в зависимости от которых предъявляются различные требования к параметрам размещения электрооборудования.

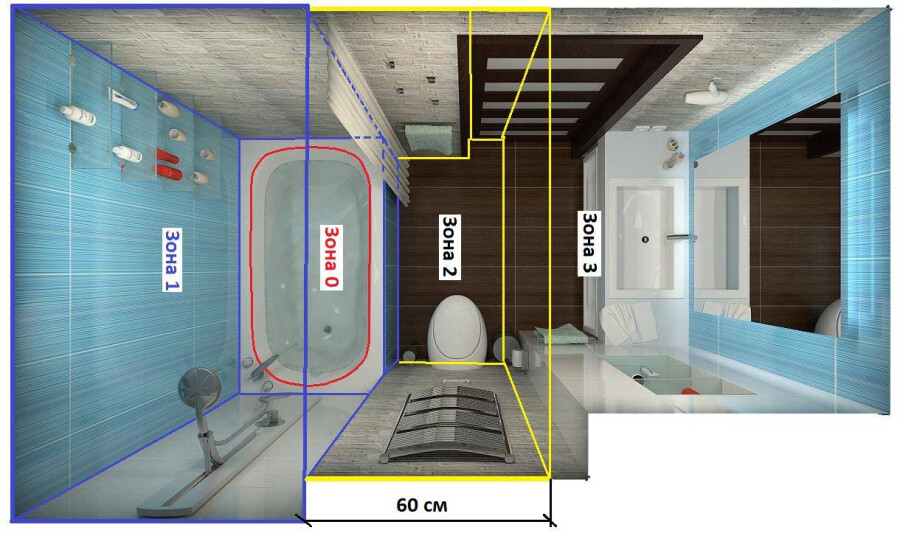

Схематичное изображение зонального распределения в ванной
- Зона 0
Установка розеток в ванной в непосредственной близости к источнику воды запрещено. В данной зоне возможно лишь использовать приборы, требующие напряжение 12 В.
- Зона 1
На данной площади следует использовать устройства с высокими параметрами влагозащиты IPX5. К таковым относят водонагреватели. Однако установить стандартную розетку здесь также не разрешается.
- Зона 2
Выделения ореола на удалении от первой зоны в радиусе 60 см предполагает возможность установки водонагревателей, вытяжек и светильников, имеющих непосредственное подключение к электросети. Размещение электропитания во второй зоне также запрещено.
- Зона 3
Именно в ее границах рекомендуется планировать место расположение розеток. Пользование любыми электроприборами здесь безопасно.
Важно! Стоит заметить, что зональная принадлежность рассчитана для высоты потолка в 2,5 метра. Таким образом, если стены имеют иные параметры, после консультации со специалистом возможна установка розеток в ванной комнате на расстоянии от пола, превышающем заданный стандарт.
Выбор розеток с необходимым уровнем влагозащиты.
Несмотря на то, что достаточное удаление от мокрой зоны будет соблюдено, для ванной приобретаются электротехнические изделия с заданными параметрами.
Так, класс их влагозащиты устройства должен быть ниже 4. Маркировка на устройстве IP44 означает, что оно устойчиво к попаданию капель воды и частиц пыли.

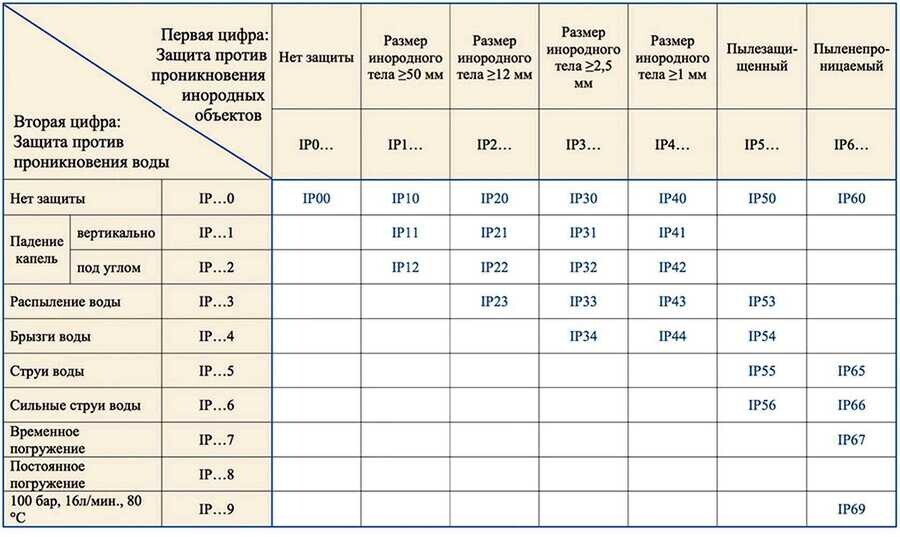

С помощью таблицы легко определить какой именно класс влагозащиты розетки необходим в каждом конкретном случае
Розетка в ванне должна иметь крышку, которая защищает контакты от прямого попадания влаги.
Материал и конструкция для электропроводки в ванной комнате
Размещение розеток в ванной начинается с прокладки кабеля к намеченным в проекте точкам. Правильный выбор провода и его разведение по поверхностям гарантирует безопасность использования электрических приборов в санузле.
Отличительной особенностью электропроводки в мокрой зоне является наличие трех жил: фаза, ноль и земля. Заземление от другого кабеля категорически запрещено.

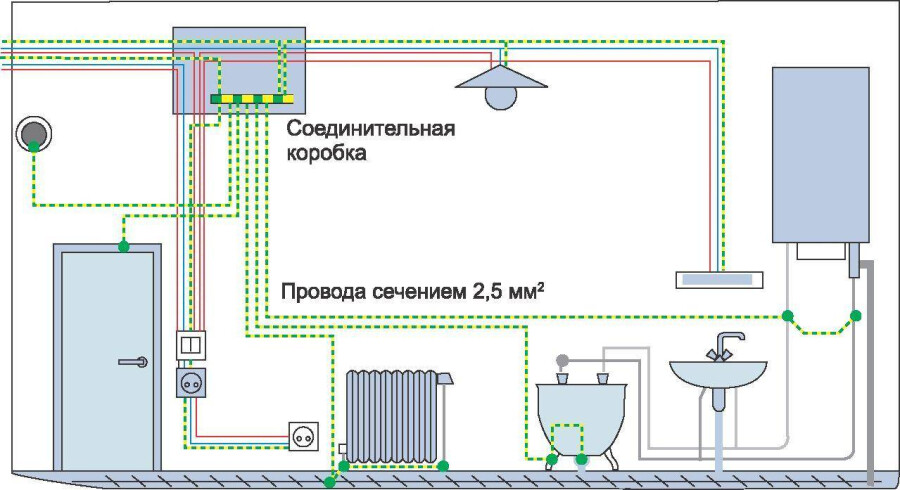

Вариант плана электрики для ванной комнаты с основными элементами обстановки
Разведение электричества осуществляется в скрытой форме, то есть внутри стен. Для этого производят штробление и укладку провода внутрь канала. Запрещено использовать в конструкции металлические элементы: трубы, скобы. Кроме того стоит учесть, что размещение кабеля в любом, даже правильном канале, не разрешается непосредственно под ванной.
Корректное устройство электропроводки в ванной комнате предполагает обязательное использование системы уравнивания потенциалов. Ее суть заключается в наличии у каждого металлического предмета в пространстве заземления.
Соблюдение эргономики - важная составляющая комфортного использования точек электропитания.
Оптимальная высота точки питания в ванной равна 130 см от уровня пола, удаленность от источника воды - 60 см.

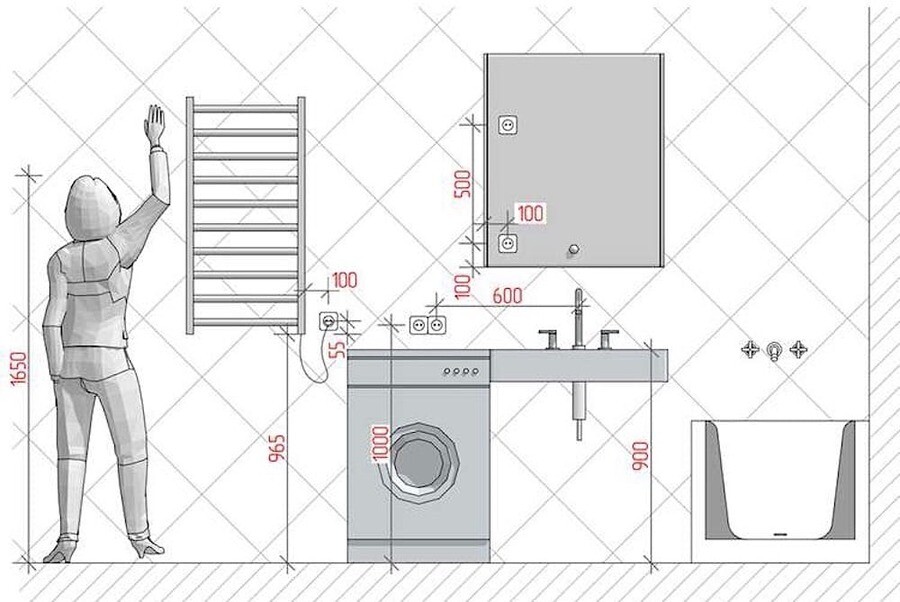

Эргономика в ванной комнате отвечает за удобство ежедневного использования каждого предмета и аксессуара
Совет! Розетки, предназначенные для работы стационарной крупной бытовой техники, как правило, располагают таким образом, чтоб они находились вне поля зрения, но при этом были в зоне досягаемости в случае необходимости. Тогда параметры их размещения будут индивидуальны и зависят от места установки прибора.
Какие розетки подходят для ванной
Располагаемые в санузлах электроточки оборудуются двумя типами устройств:
Изделия с цифровым показателем в 16А
В такие розетки подключают мощные устройства: стиральные и сушильные машины, водонагреватели.
Если приобрести изделие с меньшим номиналом, при работе она может не выдержать нагрузки и оплавиться.

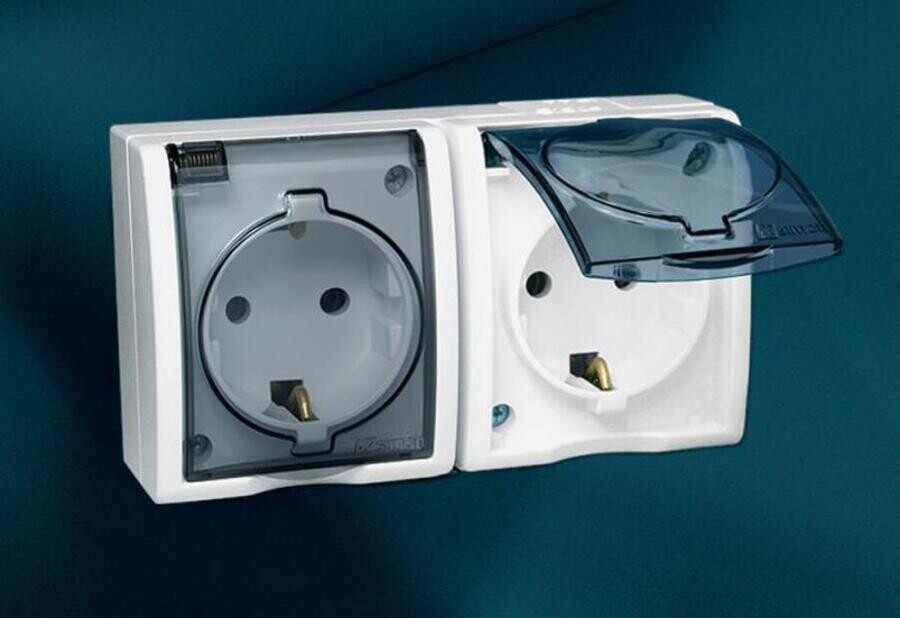

Такая розетка обеспечивает стабильную работу приборов большой мощности в мокрой зоне
Бытовые маломощные розетки
Их используют для подключения таких приборов, как фены, электрические зубные щетки, бритвы и прочие небольшие устройства.
Основным требованием к устройствам для ванных комнат является наличие у них подпружиненного защитного экрана, который закрывает контакты от попадания влаги.
Класс влагозащиты таких изделий не может быть ниже 4.

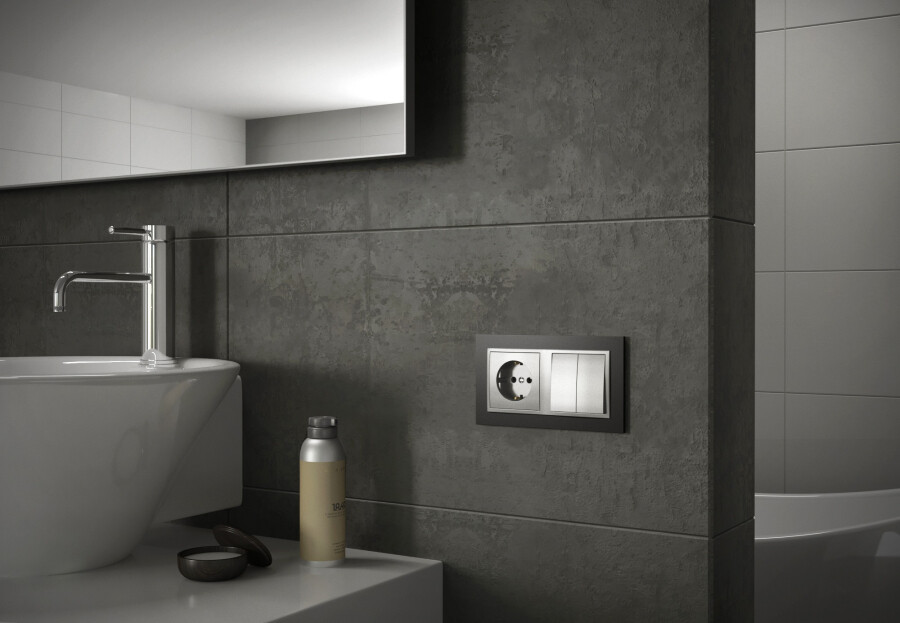

Типовая розетка для бытовых приборов в ванной имеет множество обликов и может выделяться на фоне отделки стен, иметь контрастную рамку или лаконичный вид в тон покрытия
Определяем необходимое количество розеток
Не стоит размещать в ванной комнате количество точек электропитания “с запасом”.
Для расчета оптимального числа оцените какая техника будет использоваться в помещении.
Расположите мощные одиночные розетки для крупных бытовых приборов в непосредственной близости к ним. Провод от оборудования до точки не должен иметь натяжения. Обязательно предусмотрите возможность доступа к вилке без демонтажа и перемещения техники.
Соблюдая все предписания в плане мест установки розеток в ванной комнате, вы обезопасите членов семьи и собственный дом от сложных ситуаций

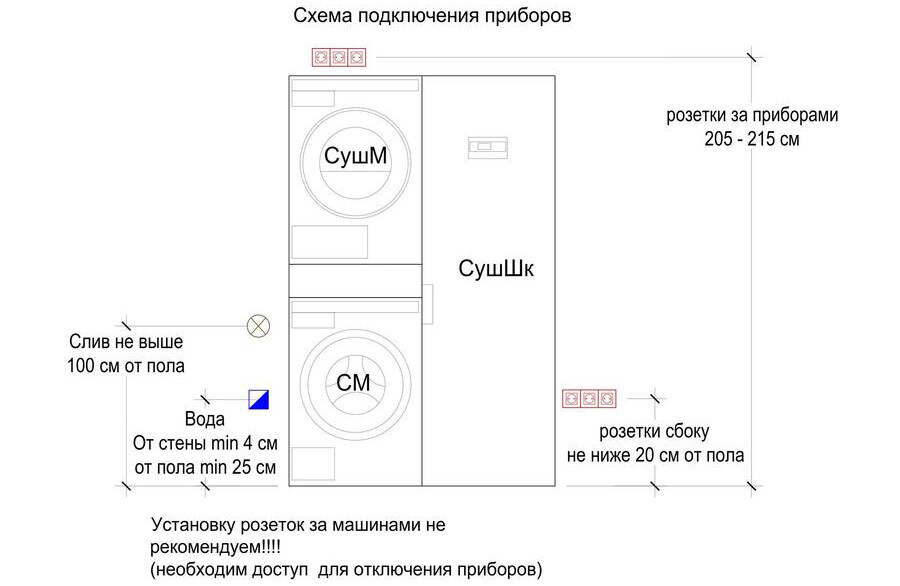

Расположение стиральной и сушильной машин, как правило, стыковое, а потому логично выбрать для их подключения двойную розетку необходимой мощности.
Высота ее размещения должна предусматривать аварийную ситуацию с прорывом воды, а потому не может быть менее 20 см от пола.
Кроме того, близкое соседство точки питания и нагревательных элементов, например, водяного полотенцесушителя и труб горячей воды, также не рекомендовано. Оптимальное удаление от них - 50 см.
Бак водонагревателя располагают таким образом, чтоб он не находился над головой человека, принимающего ванну или совершающего гигиенические процедуры. Оптимально установить аксессуар над стиральной машиной или шкафом. Таким образом розетка для его подключения к сети размещается либо за прибором, либо в непосредственной близости к нему.

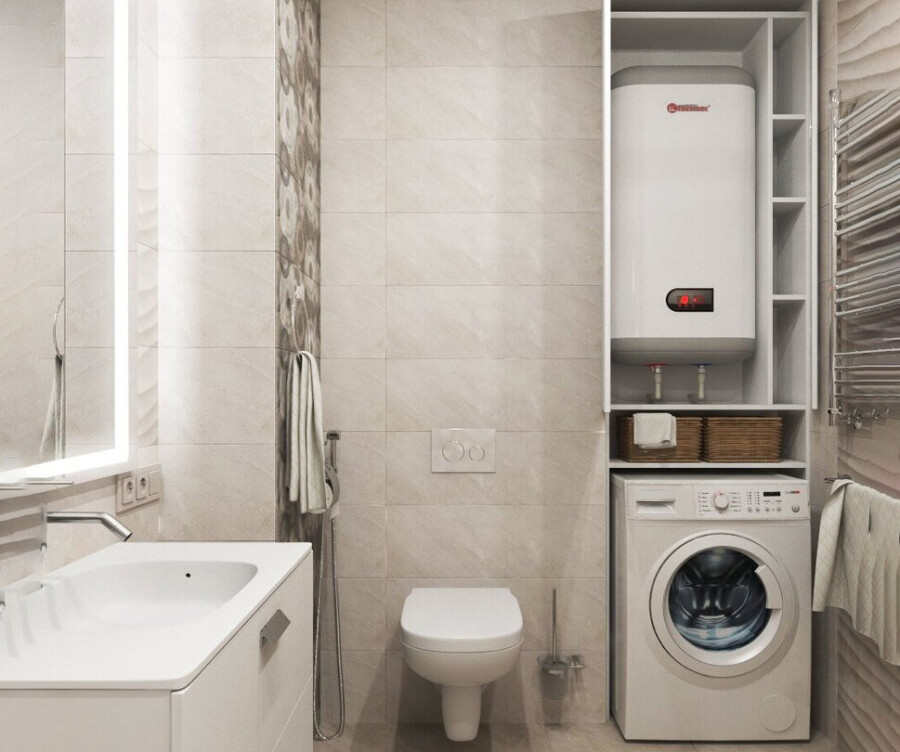

Такое размещение водонагревателя в современной ванной визуально скроет нежелательные коммуникации
Если ванная комплектуется электрическим полотенцесушителем, то для него выводится отдельное устройство питания. Не стоит размещать точку под изделием, так как влага с сохнущих предметов может попасть на провода. Расположите электроточку в стороне от предмета. Для того чтобы она не выделялась на фоне стены, выбирайте ее цвет оборудования в тон отделки.

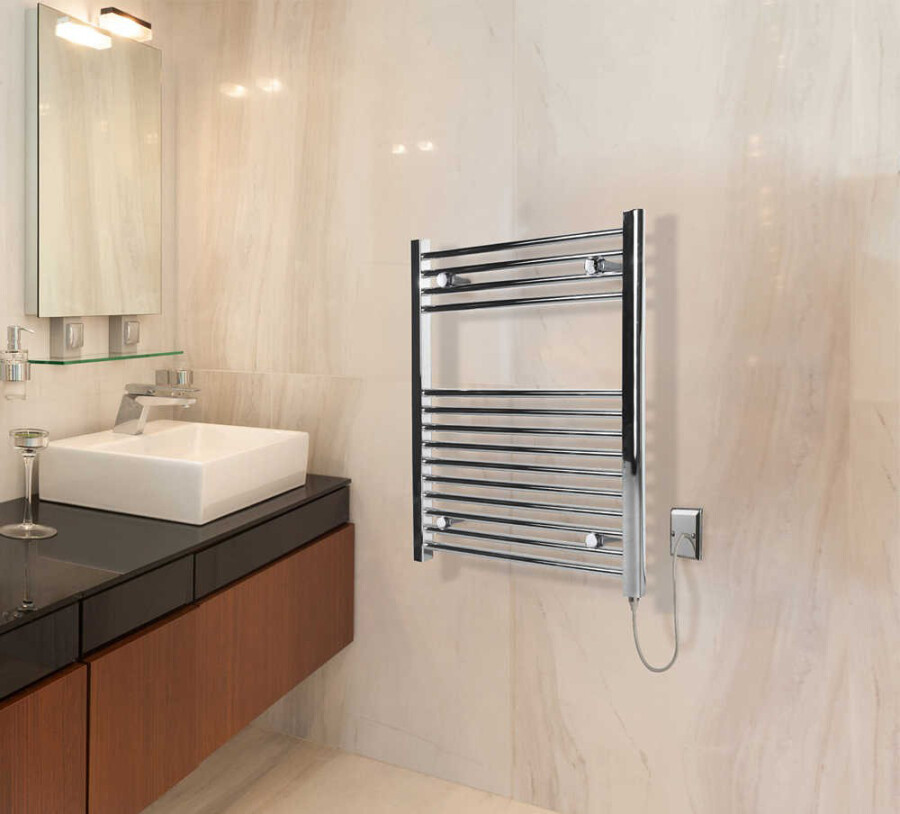

Розетка для полотенцесушителя оформленная в одном стиле с прибором сделает ее частью оборудования и будет выглядеть уместно, несмотря на контраст
Использовать мелкую бытовую технику в ванной удобно перед зеркалом или раковиной. Располагайте розетки таким образом, чтобы не допустить их намокания от струи воды, и иметь возможность установить прибор на зарядку или на короткий период между использованиями.
Сдвоенного оборудования, как правило, хватает для комфортных бытовых процессов.

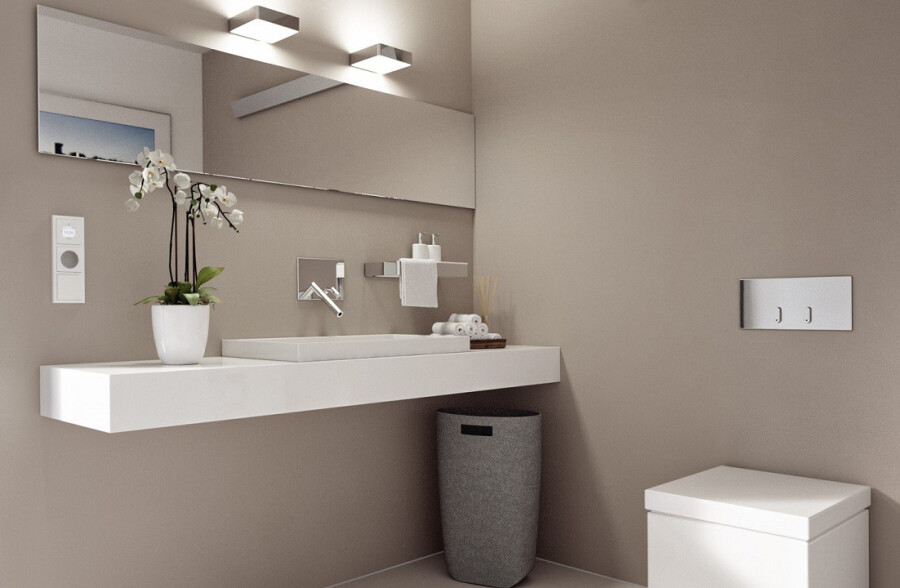

Установк арозеток рядом с полкой или столешницей для раковины добавит удобства в ежедневных процедурах
Если количество проживающих в доме лиц велико, установите две пары двух или трехсекционных устройств по разным сторонам от раковины.
Варианты монтажа розеток в ванной комнате
В зависимости от конструкции электротехнических изделий отличаются способы их установки:

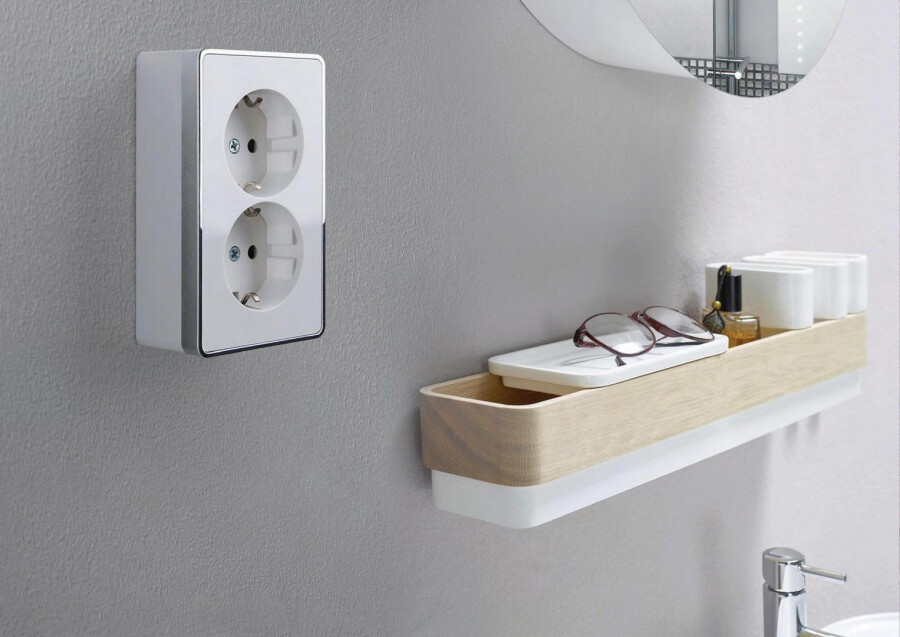

Накладная розетка
При креплении такого изделия его корпус выступает над поверхностью стены.
Преимуществом конструкции является простота монтажных работ. Эстетически такой тип конструкции не слишком привлекателен, а потому используется, как правило, для подключения крупной техники и устанавливается вне поля зрения.
Использование такого типа розеток характерно при невозможности глубокого штробления стен, а также установки оборудования после завершения отделочных работ

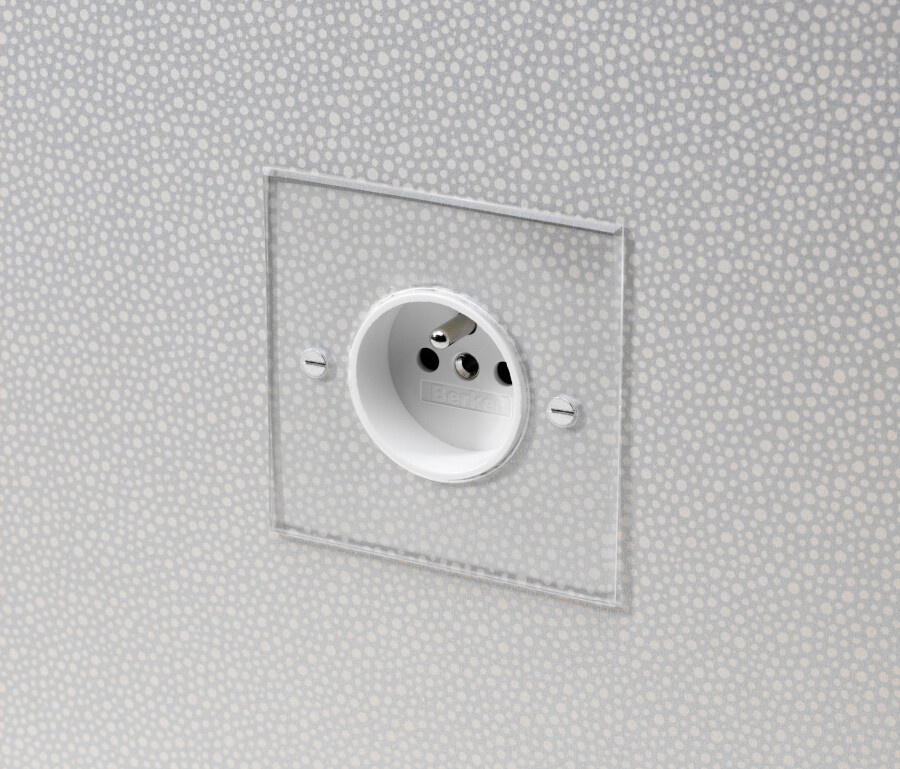

Скрытая розетка
Конструкция устройства погружается в специальные отверстия в стене. Над поверхностью выступает лишь накладная рамка.
Лаконичность и эстетическая привлекательность таких вариантов приборов неоспорима
Розетки внутри шкафов
Монтаж такой конструкции носит скрытый характер. Точки устанавливаются таким образом, чтобы кабель, обеспечивающий их работу, подводился снизу по задней стороне шкафа и находился внутри предмета мебели.
Подзарядка зубных щеток, бритв и прочей мелкой бытовой техники в закрытом шкафчике гарантирует вам порядок в санузле
Совет! Если вам необходимо расположить точку питания в ванной комнате возле раковины в зоне 1 или 2, используйте устройства с защитными крышками и классом влагоустойчивости выше 5. Обычные изделия в данном случае не подойдут.
Об установке выключателей
Выключатели являются частью системы электроснабжения ванной комнаты, а потому при ее разработке необходимо учесть и их месторасположение.
Для включения света в помещении клавиши устанавливают снаружи. При таком варианте размещения вам не придется искать выключатель в темноте.

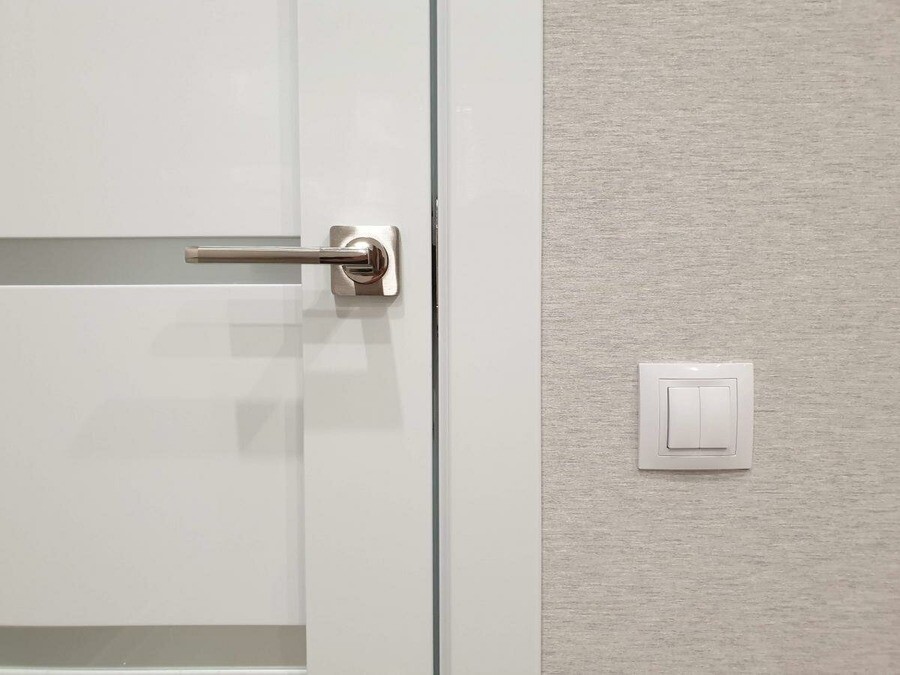

Оптимальное расположение выключателя возле двери предполагает его установку на расстоянии 90 см от пола
Нередко вторая клавиша на одном устройстве имеет подключение к вытяжке в санузле. Такой вариант монтажа позволяет использовать ее по необходимости, а не в принудительном порядке, при подключении к единственной клавише.
Кроме того, вторую клавишу можно использовать для регулировки декоративного света над зеркалом, по периметру комнаты или частью потолочного освещения.

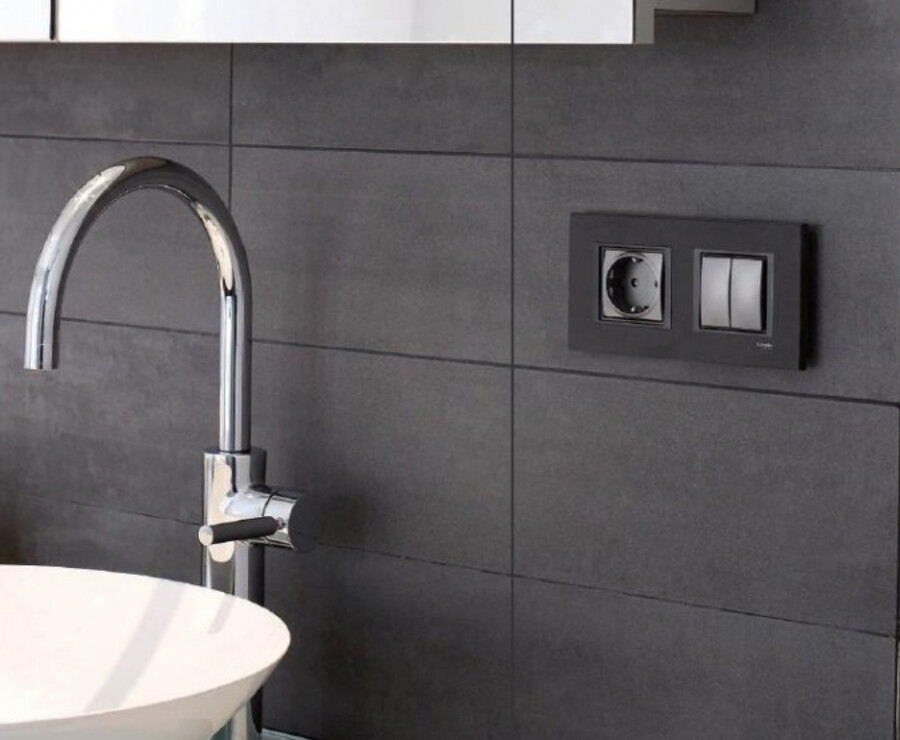

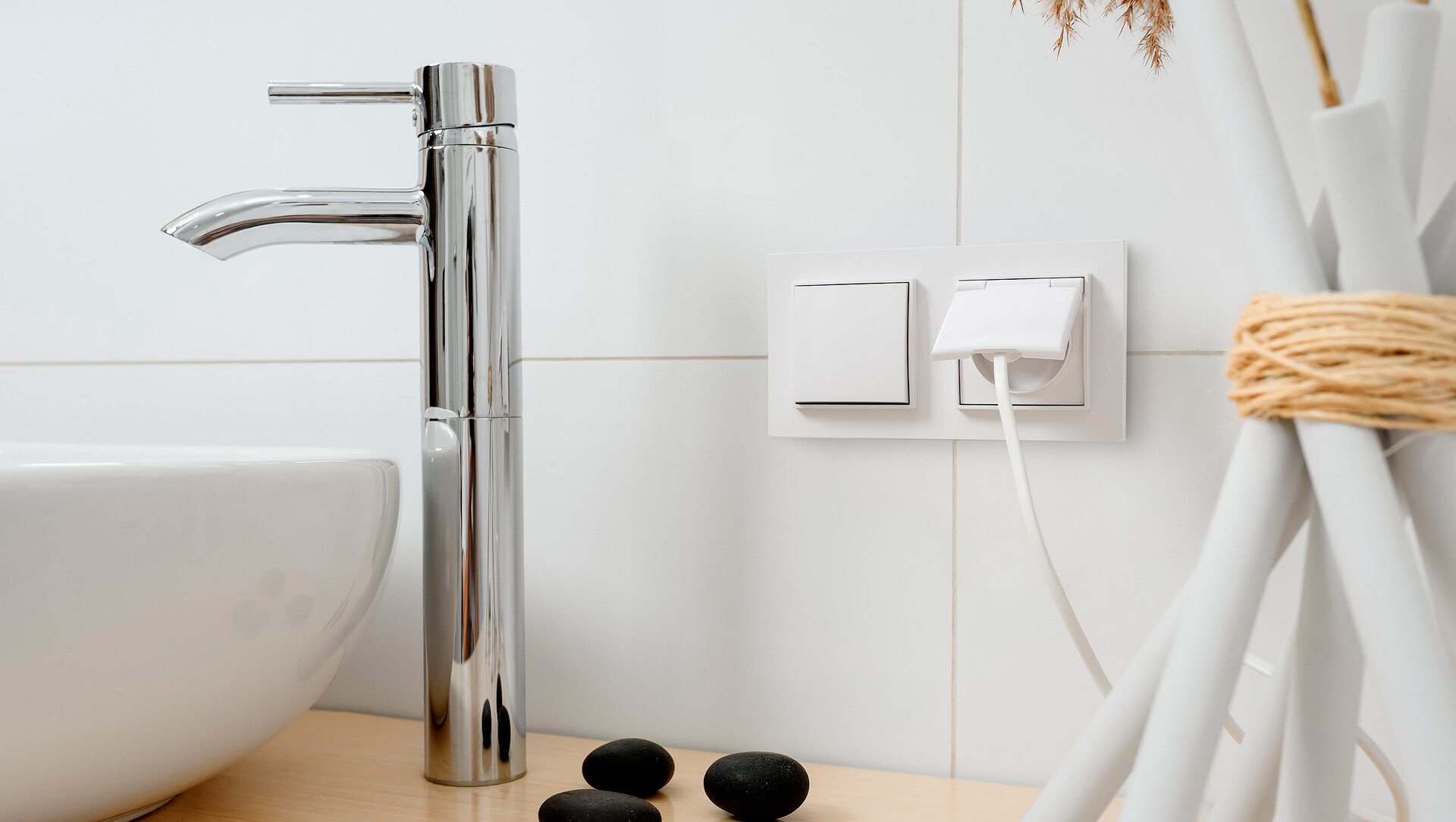

Выключатель в ванной комнате чаще всего размещают на одной рамке с розетками
Внутри ванной выключатели устанавливаются для дополнительной подсветки. Так, светильник над зеркалом может иметь кнопку как на основании изделия, на самом зеркале или рядом с ним.

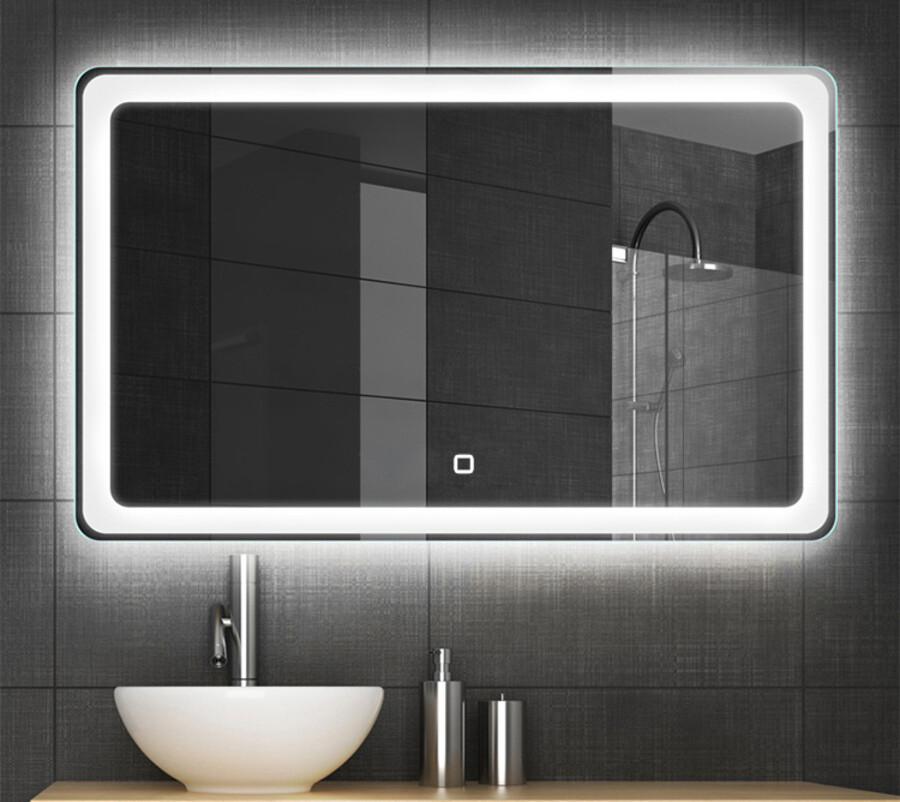

Современные зеркала имеют сенсорные выключатели на зеркальной поверхности
Возможные ошибки
Знание технических нюансов размещения электрооборудования в ванных комнатах необходимо для безопасного монтажа системы, а также комфортного ежедневного использования электрооборудования.
Наиболее частыми ошибками при самостоятельной установке розеток и выключателей являются:
- Планирование мест расположения точек питания после этапа отделки стен в ванной;
- Соединение нескольких частей кабеля при неверном расчете его длины;
- Установка оборудования без жилы заземления;
- Отсутствие системы уравнивания потенциалов.

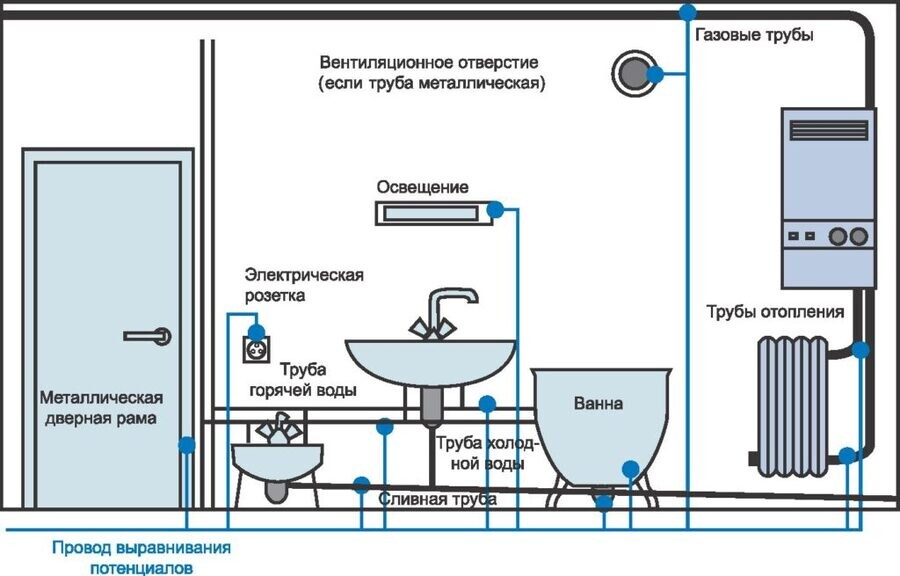

Система выравнивания потенциалов позволяет заземлить все металлические устройства в ванной комнате и обеспечивает безопасное их использование
- Недостаточный уровень влагозащиты розеток
- Несоблюдение безопасных расстояний до электроточек
- Неправильное подключение системы электроснабжения ванной комнаты к распределительному щитку
Все недочеты в работе такого рода несут большие риски не только некорректной работы электроприборов, но и здоровью жильцов.

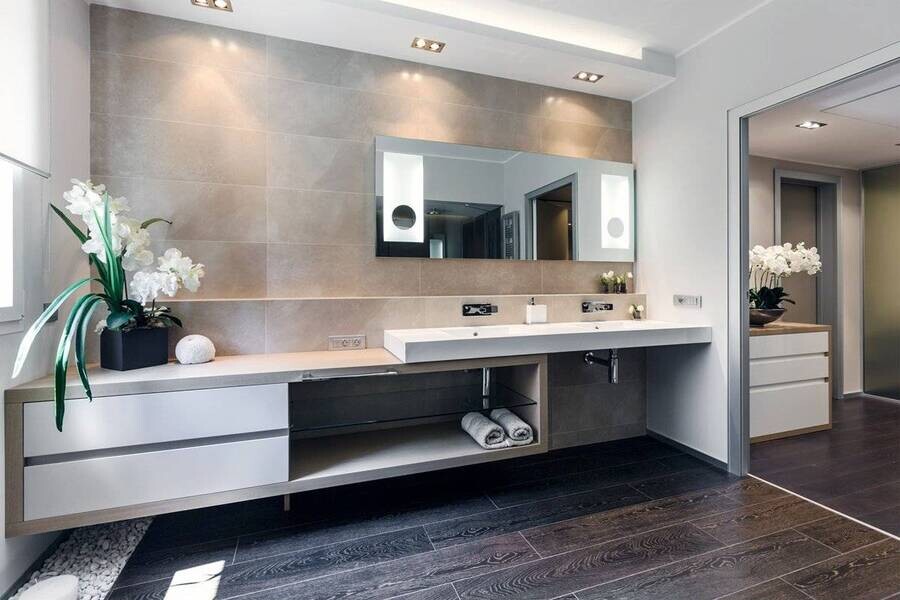

Правильная установка и стильный облик розеток не портят интерьер современной ванной комнаты, а делают его комфортным и функциональным
Установка электрических систем в ванной комнате нуждается в профессиональном подходе и тщательном планировании пространства. Несмотря на наличие большого количества роликов по самостоятельному обустройству помещения, воспользуйтесь услугами специалистов. В таком случае вашей посильной задачей будет являться формулировка индивидуальных пожеланий и эстетических предпочтений в выборе розеток, что обеспечит не только правильное оснащение комнаты, но и позволит создать стильный дизайн пространства, не отвлекаясь на решение сложных технических вопросов.
