Виды светодиодных лент: гайд по атрибутам для эффектной подсветки

Эффектная подсветка однозначно добавляет интерьеру сто очков. Однако не всегда есть возможность повесить лампу, бра или светильник. На помощь придут светодиодные ленты. Эта статья о них. Разберем виды светодиодных лент, изучим устройство и откроем секреты практичного использования.

Что такое светодиодная лента

Светодиодная лента — гибкая плата с равномерно распределенными LED-источниками света и резисторами. На фото изображено такое устройство. Выглядит оно нехитро, зато способно внести разнообразие в светодизайн интерьера.

Описание элементов конструкций:

• Основа — гибкий изолирующий материал с токопроводящими линиями.
• Светодиоды (SMD) — LED-элементы разной формы, обеспечивающие мягкое ненавязчивое свечение. Они состоят из основания, линзы, анода и катода, кристалла. На фото пример диода.
• Резисторы — устройства, сглаживающие колебания тока и способствующие бесперебойной работе диодов.

На гибкую плату нанесены метки для удобства разрезания ленты. Поэтому перед монтажом будет несложно получить конструкцию желаемой длины. Еще один приятный нюанс — многие ленты “оборудованы” клейкой стороной, которая надежно защищена гладкой бумагой. Поэтому для монтажа не нужно покупать специальный клей или сверлить отверстия в стенах.

Достоинства и недостатки светодиодных лент

У светодиодных конструкций много объективных преимуществ. 8 основных:

• Простота монтажа. С организацией декоративной подсветки легко справиться даже без опыта подобных работ.
• Компактные габариты и гибкость. Ленту можно без труда спрятать в потолок, мебель или предметы декора. Она не отнимает свободное пространство и при желании станет незаметной взгляду.
• Экономное энергопотребление. Лента “не съедает” много электричества, потому вполне может заменить светильники.
• Безопасность. Благодаря низкому напряжению в цепи устройства исключается риск непредвиденных ситуаций.
• Универсальность. Изделия можно монтировать практически на любой предмет обстановки. Подсветка лентами актуальна для всех стилей интерьера.
• Долговечность. При должной эксплуатации качественное изделие честно прослужит оговоренное производителем время.
• Ценовая доступность. Есть много вариантов бюджетных светодиодных лент, с помощью которых можно создать эффектную дизайнерскую подсветку.
• Мягкий свет. Неагрессивные потоки не перегружают зрение, не оказывают негативного влияния на нервную систему.

Теперь о минусах. Первый недостаток — возможные сложности с подбором блока питания. Второй минус — вероятность отличия характера светового потока от заявленного. Чтобы минимизировать риск ошибки, лучше отдавать предпочтение изделиям от проверенных производителей.

Применение LED-лент

Использование светодиодных лент — универсальный способ одновременно добавить света, декора и объема пространству. Несколько вариантов применения:

• Центральное или декоративное освещение комнат.
• Локальное освещение рабочей зоны, декора, предметов интерьера.
• Оформление картин, зеркал.
• Световое оформление фасадов зданий.
• Украшение архитектурных объектов.
• Оформление вывесок, витрин, рекламных стендов.
• Декоративная подсветка транспорта.

Предлагаем идеи для монтажа светодиодных лент. Вы увидите, что для таких приборов можно найти множество интересных локаций.

Типы светодиодных лент: технологии изготовления, эффекты, расположение диодов и другие параметры

Конструкции подразделяются на виды в зависимости от способа изготовления, типа свечения, мощности, устройства светодиодов, типа защиты, яркости и других критериев. При выборе ленты важны все параметры, поэтому обращайте внимание не только на декоративные качества. Давайте вникнем в нюансы.

Характеристики светодиодных лент по световому эффекту

Световой эффект — визуальный характер работы диодных лент. 6 популярных вариантов изделий по этому признаку:

• Монохромные. Ленты с диодами, дающими один оттенок свечения. Их можно распознать по количеству проводков — на монохромных платах их по два. Самые распространенные цвета светодиодной ленты — синий, красный, белый, зеленый.

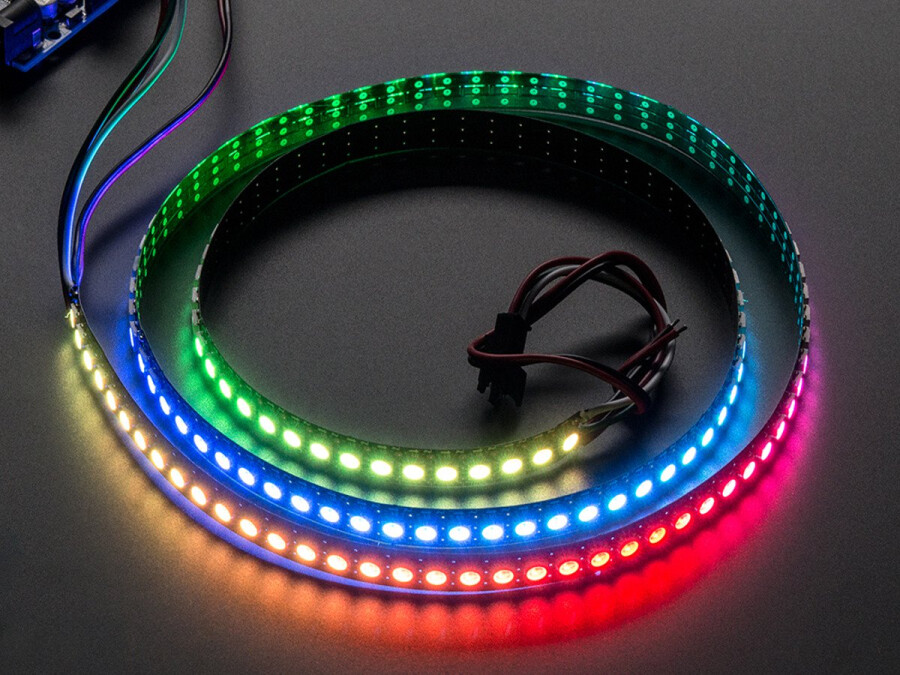

• RGB. Ленты с диодами, светящимися красным, зеленым и синим. Визуальный признак таких конструкций — не два, а четыре припаянных проводка. Важный нюанс — для плат RGB обязателен контроллер.
• RGBW. Ленты, где помимо красного, зеленого и голубого присутствует диод белого холодного свечения. Он может работать отдельно или разбавлять цветные потоки.

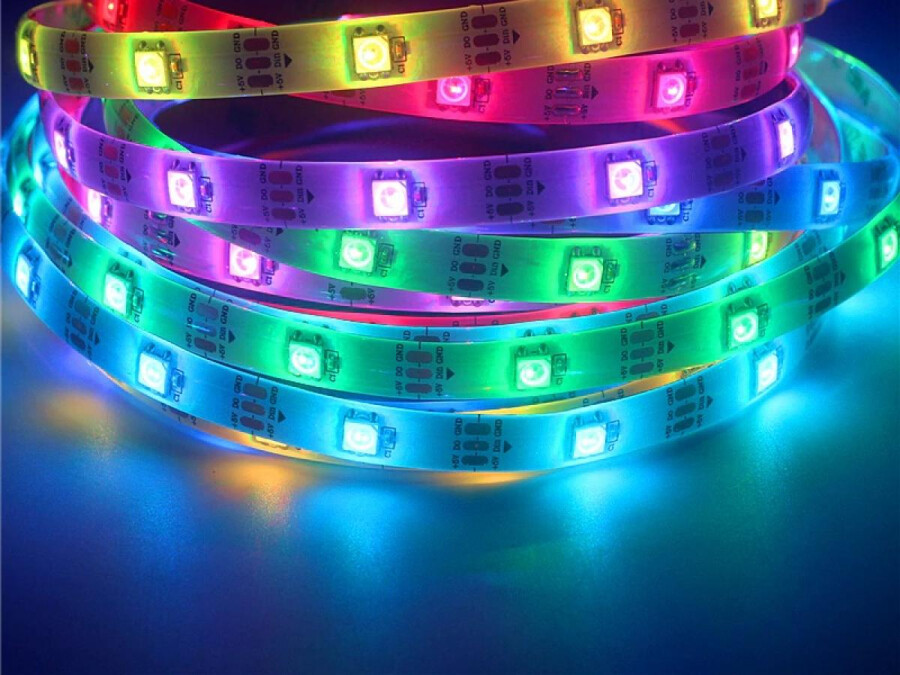

• Светодиодные ленты “бегущий огонь”. Устройства с диодами, чьи цвет и интенсивность можно менять. С помощью специального контроллера легко создать мерцающее динамичное свечение.
• White-TRIX. Устройство с тремя цветами свечения: белым холодным (7000 К), теплым белым (3000 К) и оттенком “дневной свет” (4000 К). Можно выбрать любой тип канала и настроить нужный эффект с помощью RGB-контроллера.
• White-D-MIX. Ленты с изменением цветовой температуры. Холодный тон диодов в процессе свечения плавно переходит в теплый, благодаря чему создается интересный мерцающий эффект.

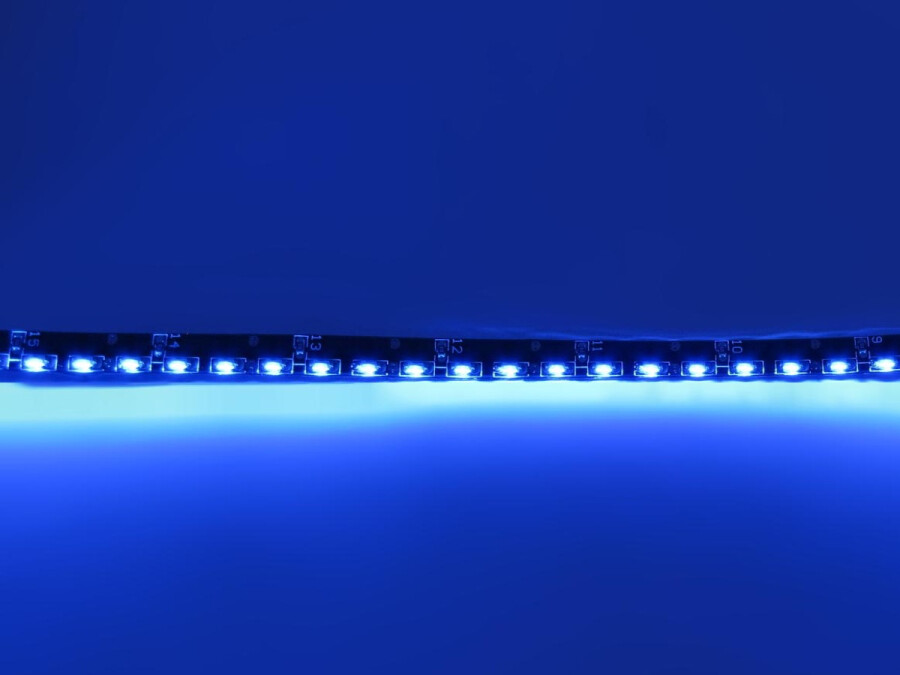

• Ленты бокового свечения. Платы с цилиндрическими диодами, расположенными на торцах. Пример такого устройства на фото. Особенность подобных лент — мягкое освещение небольшой площади пространства. Поэтому их часто используют для выделения стендов, экранов, вывесок.

Мощность и яркость светодиодной ленты

Яркость свечения зависит от количества и размеров диодов, плотности их расположения. Описание самых популярных лент:

• SMD3528 со световым потоком 0,6-5 люменов. Точный показатель зависит от цветовой температуры и оттенка свечения. Однако в любом случае такие ленты подходят только в качестве декоративной подсветки.
• RGB3528 с потоком 0,3-1,6 люменов. Это тоже лента для локальной подсветки или приглушенного освещения в спальне.
• SMD5050 со световым потоком до 15 люменов. Такие ленты обеспечивают достаточно яркое излучение, поэтому могут использоваться в качестве подсветки для рабочего места или даже основного освещения.
• RGB5050 с показателями 0,6-2,5 люменов. Такие ленты издают приглушенные потоки, поэтому подойдут в качестве локальной подсветки.
• SMD5630 характеризуются свечением до 18 люменов. Из-за выдачи такой яркости диоды нагреваются, поэтому применение подобных светодиодных лент в домашних интерьерах неоправданно. Они больше подходят для размещения на фасадах зданий, вывесках, витринах. А еще изделия с маркировкой SMD5630 часто приобретают для организации подсветки в офисах.

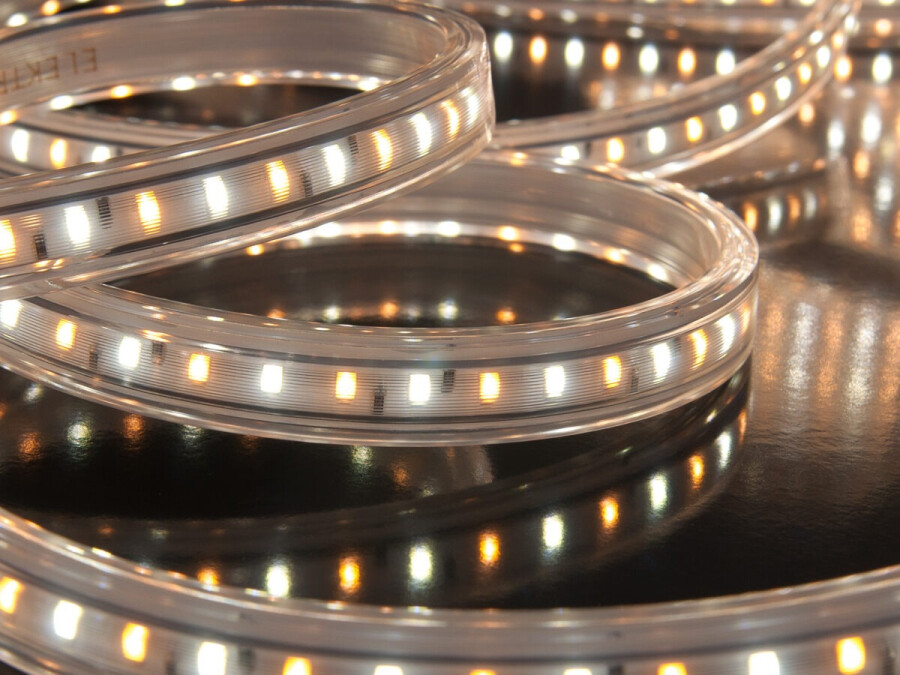

Степень защищенности

От степени защищенности светодиодных лент зависят допустимые параметры эксплуатации. Например, для помещений с повышенной влажностью подходят герметичные платы. Их другое название — защищенные. Корпус таких устройств покрыт тонким слоем прозрачного герметика, поэтому они могут использоваться в ванной, душевой, сауне.

Второй тип лент — открытые. Диоды и резисторы на таких устройствах ничем не защищены. Поэтому подобные платы лучше встраивать в специальные коробы. Они подойдут для подсветки предметов декора.

Уровень защищенности можно установить по маркировке. Например,  IP20 — открытые изделия. А IP66 или IP67 — защищенные. Они подойдут для монтажа в напольные и потолочные плинтусы, ванные комнаты, на фасады зданий. Еще вариант герметичных лент — устройства с маркировкой IP68. Такие изделия без проблем выдерживают прямой контакт с водой. Их стоит выбрать, если планируете организовать подсветку в сауне или бассейне.

Количество, размер и тип светодиодов

В нашем обзоре светодиодных лент фигурируют разные варианты конструкций. Один из важных параметров оценки — размер диодов. Он обозначается четырехзначным числом. Например, 0402, 0603. Первая цифра указывает на длину, вторая — на ширину элемента. Оба параметра рассчитываются в миллиметрах. Самые популярные размеры диодов — 3528 и 5050. Первый тип считается средним по габаритам, второй — достаточно большим.

Другой важный параметр — количество диодов на метр светодиодной ленты. Варианты: 30, 60, 90, 120 и 240. Чем больше элементов, тем насыщеннее и ярче свечение.

Цвет основы ленты

Цвет светодиодной ленты важен, если планируется открытый монтаж подсветки. От этого параметра зависит, как конструкция будет выглядеть в интерьере. Возможные оттенки платы: белый, серый, коричневый. Однако чаще встречаются прозрачные ленты.

Шаг резки

Шаг резки — разметка, по которой можно разделить ленту на секторы. Минимальная длина свечения обозначается аббревиатурой МДС. Основные параметры для разных типов изделий указаны в таблице.

Шаг резки зависит от фактора напряжения. Например, ленты 12 и 24 В можно разделять на отрезки через каждые несколько сантиментов (как в примерах из таблицы). Ширина шагов для лент с питанием от 220 В — 30-60 см. Такие промежутки возможны благодаря тому, что подобные изделия образуются из больших групп последовательно соединенных элементов.

Длина, толщина и ширина светодиодной ленты

Начнем с ширины. Стандартные показатели для “домашних” лент — 3, 4, 5 или 6 мм. Для уличных — 8 и 10 мм.

Стандартная длина ленты — от 5 до 100 м. Чаще всего производители пишут показатели на упаковке товара.

Средняя толщина лент — 2-3 мм. Показатель указывается с учетом диодов. Платы для монтажа на улице обычно чуть толще.

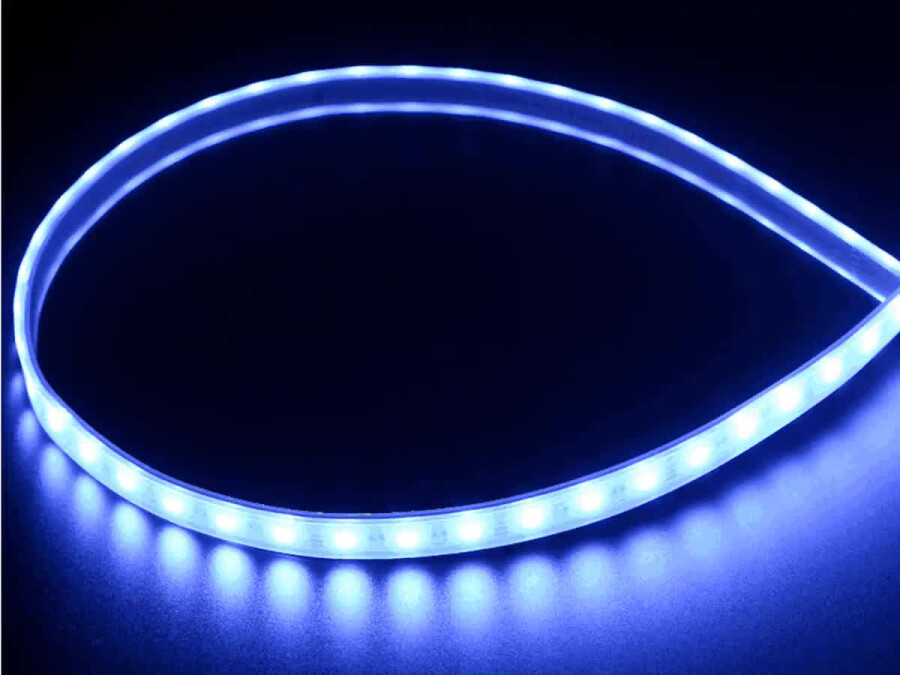

Уличные светодиодные ленты

LED-лентами можно украшать объекты на улице. Однако важно оценить параметры защищенности. Чем выше показатель IP, тем герметичнее изделие. Оптимальный вариант — IP68. Ленты с такой маркировкой максимально защищены от влаги, пыли и грязи.

Также при выборе нужно обратить внимание на мощность приборов. Стандартные значения — 4,4, 7,2 и 14,4 Вт.

В продаже есть морозостойкие и термостойкие светодиодные ленты. Такие модели хороши, если вы планируете оборудовать подсветку на долгий срок. Изделия прекрасно выдерживают перепады температур без урона для качества свечения. Они подойдут для организации освещения на веранде и в беседке, в мангальной зоне и других уголках участка.

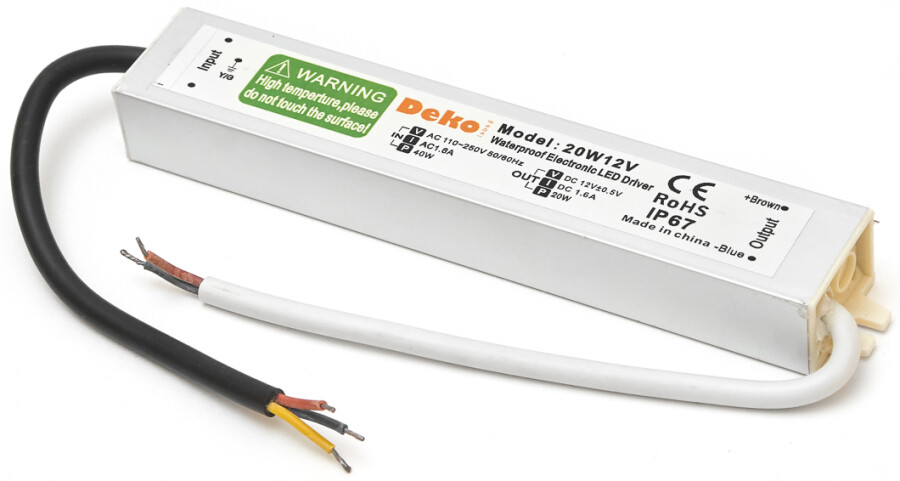

Блок питания для светодиодных лент

Блок питания — трансформатор, преобразующий электрический ток в рабочее напряжение 12, 24 или 220 В. Параметры выбора устройства:

• Рабочее напряжение светодиодной ленты. Параметр обозначают значком U. Значение должно совпадать с характеристиками блока.
• Суммарная мощность светодиодной ленты. Иногда производитель сразу называет этот параметр. Если нет, можно воспользоваться формулой PБП = L*PСД*Kз, где L — длина платы в метрах, PСД — удельный показатель мощности ленты на 1 метр, Kз — коэффициент запаса. Полученное значение нужно соотнести с мощностью блока питания.
• Тип корпуса. Самый простой вариант для жилых комнат — устройство с маркировкой IP20 (без защиты от влаги). Для влажных помещений подойдет блок со степенью герметичности от IP65. Для улицы — от IP67.
• Габариты блока питания. Размеры устройства зависят от мощности. Чем производительнее блок, тем он больше. Как минимум потому, что такие приборы часто оснащают вентиляторами. Поэтому обязательно заранее продумайте, где будете размещать элемент.

Блоки питания для LED-лент называют драйверами. Они могут быть линейными или импульсными. Приборы второго типа лидируют по КПД и качеству стабилизации тока.

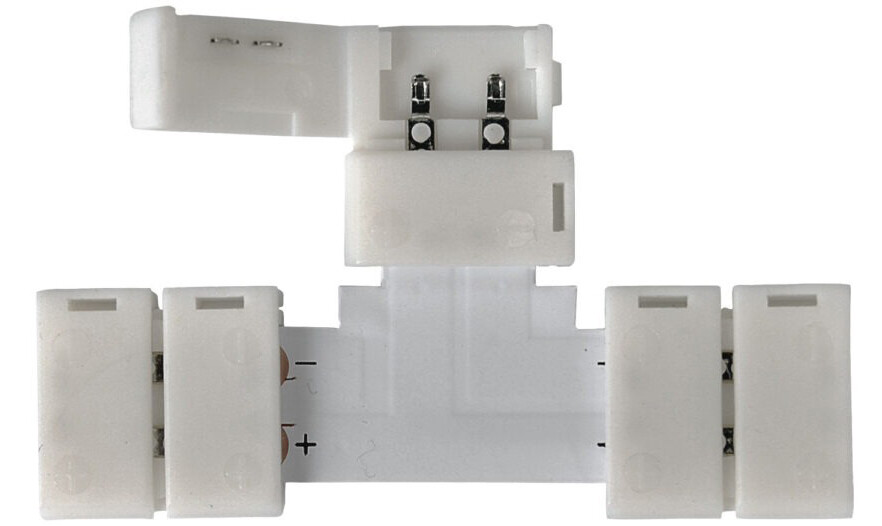

Коннектор для светодиодных лент

Коннектор — переходник для соединения двух и более плат. Это отличная альтернатива пайке. Специальные мини-коробы с клеммами помогают сэкономить время и удлинить плату до нужных параметров. Характеристики и виды коннекторов:

• По типу изгиба. Различают прямые, угловые, Т-образные и гибкие конструкции. Четвертый вариант используется, если нужно “скруглить” ленту.
• По варианту фиксации. Коннекторы бывают зажимными и прокалывающими. Некоторые изделия дополнительно оснащены защелкой для надежности фиксации.
• По числу контактов. Варианты: устройства на 2, 4, 5 pin. Первые подходят для монохромных лент, остальные — для многоцветных.
• По ширине функциональной области. Размеры поперечного сечения — 8 или 10 мм. Ориентироваться стоит на ширину между контактами выбранной ленты.
• По сопряжению. Есть модели под 12 и 24 В или на 220 В. Не стоит пренебрегать характеристиками — коннекторы для лент разных напряжений не взаимозаменяемые.

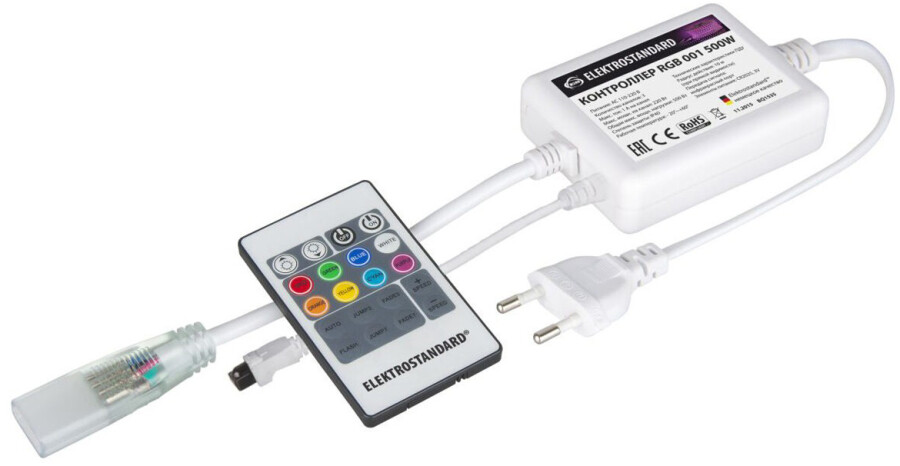

Контроллер для светодиодной ленты

Без контроллера не обойтись, если вы выбрали многоцветную ленту. Устройство необходимо, чтобы управлять режимами свечения. Для монохромных плат такой прибор не нужен — ленту достаточно подключить к блоку питания.

С помощью контроллера цепи переключаются от источника питания к потребителю. Если в двух словах — устройство играет роль передатчика сигнала, от которого зависит нужный световой эффект.

Виды контроллеров:

• По способу монтажа — на Din-рейку или саморезы.
• По герметичности — незащищенные и защищенные.
• По типу управления: через приложения на электронных устройствах, с помощью кнопки на корпусе или дистанционного пульта.

При выборе контроллеров обращайте внимание на целостность корпуса устройства, совместимость с блоком питания, степень защиты (если лента будет монтироваться на улице или в помещении с повышенной влажностью). Если планируете одновременно управлять подсветкой на нескольких участках, отдайте предпочтение многозональному устройству.

Датчики включения светодиодной ленты: “умное” управление подсветкой

Чтобы было проще и удобнее управлять LED-освещением, можно установить датчики. Три варианта устройств:

• Инфракрасные датчики для светодиодных лент. Такие приборы регистрируют тепловое излучение, которое возникает, например, при взмахе рукой или хлопке. В этом случае включение и выключение света происходит в зависимости от движений. Минус инфракрасных датчиков — вероятность ложных действий. Поэтому лучше установить элементы комбинированного типа, которые анализируют тип сигнала (активный или пассивный) и дают добро на активацию или выключение света.
• Ультразвуковые датчики. Приборы ловят звуковые колебания, анализируют расстояние до их источников. Если сигнал попадает в заданный диапазон, освещение автоматически активируется. Основное преимущество ультразвуковых датчиков — возможность работать в условиях перепада температур, в темноте. А еще устройства не реагируют на сигналы вне запрограммированного диапазона, поэтому случайные включения/выключения подсветки происходят крайне редко.
• Акустические. Такие датчики реагируют исключительно на звуки, например, от шагов, хлопков, покашливаний. Поэтому освещение автоматически включается при появлении в помещении человека. И выключается через несколько секунд после того, как источник звука покидает комнату. Самые простые датчики реагируют на разные эталонные сигналы, прописанные в настройках. Однако есть изделия, которые можно запрограммировать на конкретные команды.

Сенсорный выключатель для светодиодной ленты

Сенсорный выключатель для декоративной подсветки гораздо более удобный и безопасный, чем обычный кнопочный. Устройство прибора:

• Корпус, в котором спрятана “начинка” выключателя.
• Лицевая панель — деталь, которая находится на виду, поэтому должна вписываться в дизайн.
• Сенсорные датчики для управления устройством.
• Схемы, преобразующие сигналы в электрический ток, необходимый для работы светодиодной ленты.

Сенсорные выключатели — элементы системы “умный дом”. Они долго служат, эффектно выглядят, не бросаются в глаза в отличие от обычных кнопочных собратьев.

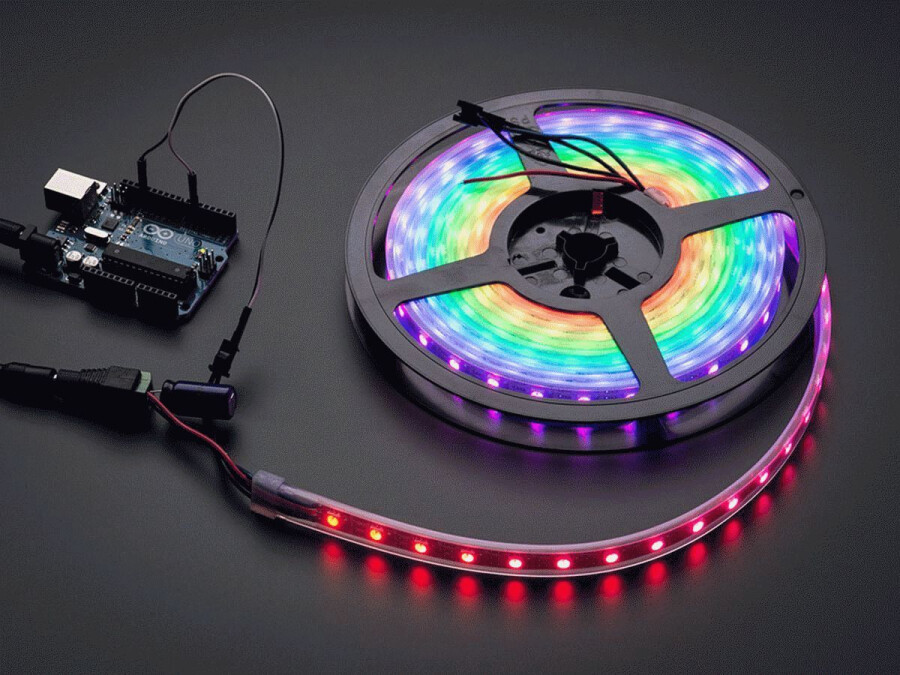

Адресная светодиодная лента

Мы уже разобрались, что диоды на RGB-ленте получают команды от специального контроллера. Они включаются и выключаются одновременно. А в адресных лентах все иначе — каждый диод имеет уникальный код, благодаря которому может получать персонализированную команду от драйвера.

Главное преимущество применения адресных LED-лент — возможность менять яркость и тип свечения отдельных сегментов плат. Такой эффект достигается за счет параллельного расположения цепей из диодов и конденсаторов, специальных микрочипов. Принцип работы изделий:

• Передача ШИМ-сигнала управления с запрограммированного контроллера на вход светодиодной ленты.
• Передача сигнала на вход чипа, выход из него.
• Поступление сигнала на следующий рабочий элемент (в зависимости от настроек нужного светового эффекта).

Управление удобно осуществлять с помощью электронного конструктора Arduino. Массу световых эффектов можно найти в библиотеках Adafruit NeoPixel и FastLED. Для корректной работы с лентой нужно указывать номер порта для передачи данных и количество диодов на плате.

В таблице перечислены основные типы адресных лент и их параметры напряжения.

Светодиодные ленты на батарейках

Если нет необходимости часто использовать LED-ленты или рядом нет розеток, можно попробовать питание от батареек. В первую очередь нужно рассчитать, сколько элементов питания потребуется. Как действовать:

• Узнайте, сколько тока потребляет ваша лента. Если показатель указан для одного диода или на метр платы, самостоятельно рассчитайте значение. Для это следует умножить известную цифру на число световых элементов или длину изделия.
• Исходя из полученных данных выберите аккумулятор подходящей мощности. Например, батарея с показателем 2600 мА/час обеспечит час непрерывного свечения.

Если аккумуляторы выбраны, самое время вооружиться паяльником и создать автономную подсветку. Вашему вниманию — руководство по подсоединению светодиодной ленты к батарейкам.

Как выбрать светодиодную ленту

Выбирать ленту нужно, отталкиваясь от ее предназначения. Определитесь, куда вы хотите ее монтировать. Например, для ванной важно выбрать герметичный вариант. Для помещений со стабильным микроклиматом подойдет любое изделие с понравившимся эффектом. Однако есть базовые правила:

• Определитесь с цветом свечения. Для этого обязательно составьте схему светодизайна, чтобы исключить конфликт декоративной подсветки с основным освещением.
• Определитесь с локацией монтажа. От этого будут зависеть длина и ширина ленты.
• Оцените репутацию производителя. Выбирайте изделия от проверенных компаний, обязательно изучайте отзывы.
• По возможности проверьте, ровные ли края у ленты. Также обратите внимание на равномерность расположения диодов.

Маркировка светодиодных лент

Даже если вы совсем не разбираетесь в световых приборах, можно “прочитать” изделие по маркировке. Символы и их расшифровка:

• R — серия изделия. Она указывает на степень герметичности и тип свечения. Например, продукция со знаком S обеспечивает боковое свечение, T — фронтальное. Ленты с отметкой W имеют герметичный корпус.
• P или E (силиконовая трубка или верхняя заливка) — тип герметизации.
• V — напряжение питания. Например, 12, 24, 36.
• Английское слово, обозначающее цвет свечения. Например, White для монохромных белых лент. Аббревиатура RGB указывает на многоцветные изделия.
• Число и обозначение LED. Например, 300 LED. Таким образом производитель указывает количество диодов.
• Английская буква, например, W. Так обозначают цвет платы.

Топ производителей светодиодных лент

Мы уже упоминали, что многое зависит от производителя лент. Поэтому обсудим топ-6 проверенных брендов:

• Gauss. Китайская компания, поставляющая продукцию в 25+ стран мира. Под этим брендом выпускают как монохромные, так и цветные изделия. Преимущества продукции: ценовой разброс, соответствие заявленным характеристикам.
• Feron. Еще один китайский бренд. Компания производит бюджетные ленты с разными световыми эффектами.
• Jazzway. Китайский бренд, под которым выходит бюджетная продукция отличного качества. В продаже есть светодиодные ленты всех видов.
• Elektrostandard. Известный бренд, выпускающий герметичные и открытые ленты с разными эффектами свечения. Также под маркой Elektrostandard продается гибкий неон для изготовления вывесок и интерьерных фигур.
• Navigator. Компания, которая предлагает монохромные и цветные ленты с пультами управления. В ассортименте много бюджетных плат достойного качества.
• LEDcraft. Российская компания-производитель с хорошей репутацией. В ассортименте ленты 12 и 220 В, разных цветов, с эффектами и без. Много вариаций герметичных изделий с высокой степенью защиты.

Еще несколько достойных производителей: Joliet Technology, Geniled, Era, Dreamland, Arlight, Cree, Sveteco, Camelion. Под этими брендами выпускают сравнительно недешевую качественную продукцию. Однако не все изделия легко найти на российском рынке.

Как отличить дорогую светодиодную ленту от дешевой

Качественные ленты есть и среди бюджетного сегмента. Однако они все равно уступают по характеристикам более “продвинутым” изделиям. Признаки светодиодных лент премиум-класса:

• Толстая подложка с большим количеством меди в составе.
• Большие диоды, обеспечивающие мощное яркое свечение.
• Золотые токопроводящие нити на платах.
• Высокое качество заливки люминофора.
• Допустимая биновка — разные кристаллы на соседних группах диодов.

Визуально распознать отличия сложно, поэтому лучше включить ленту перед покупкой. Стоит одновременно протестировать несколько экземпляров, чтобы выбрать оптимальный по качеству и параметрам свечения.

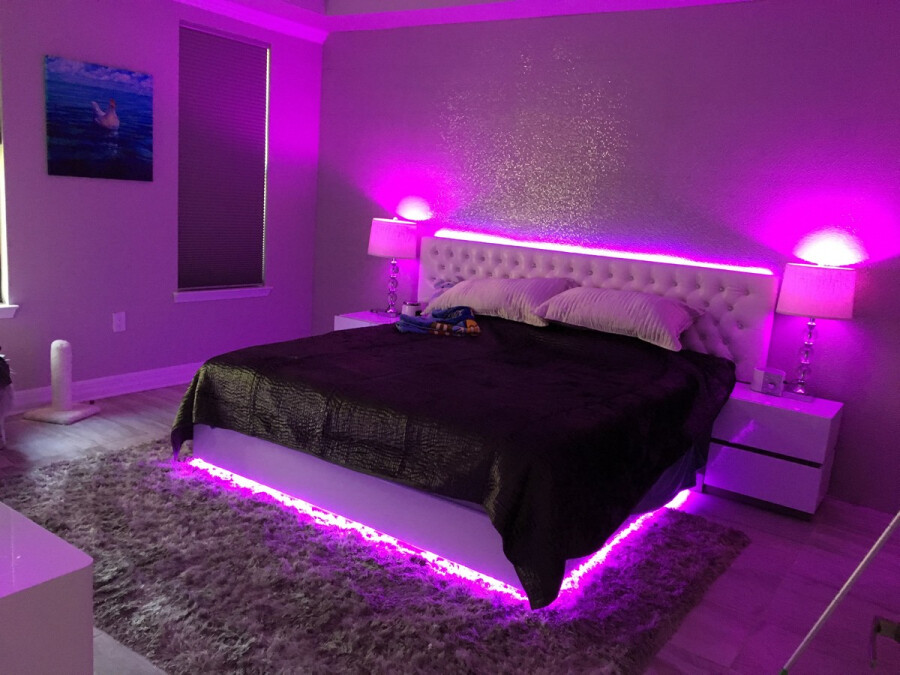

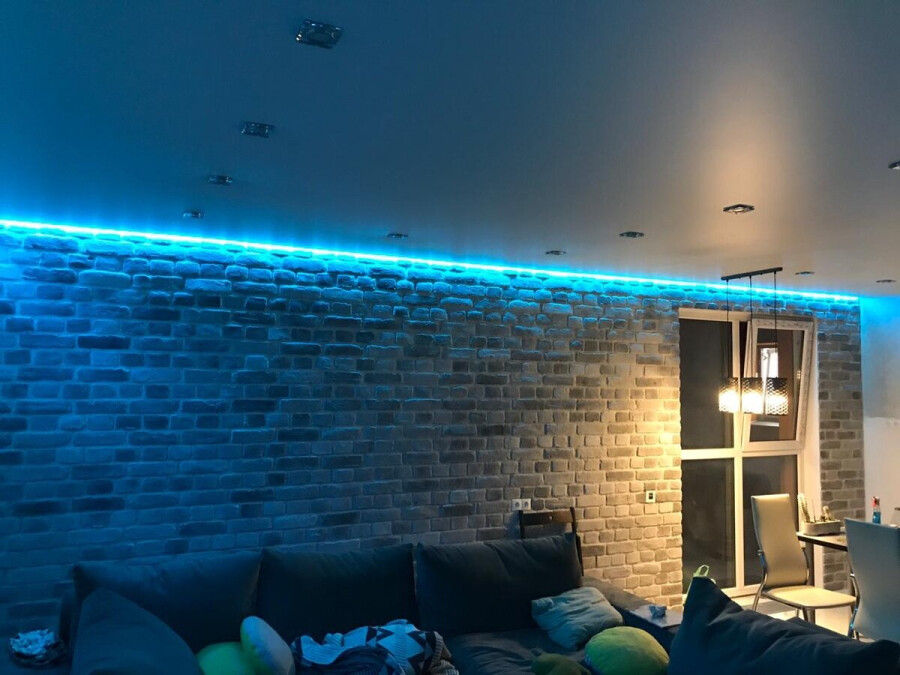

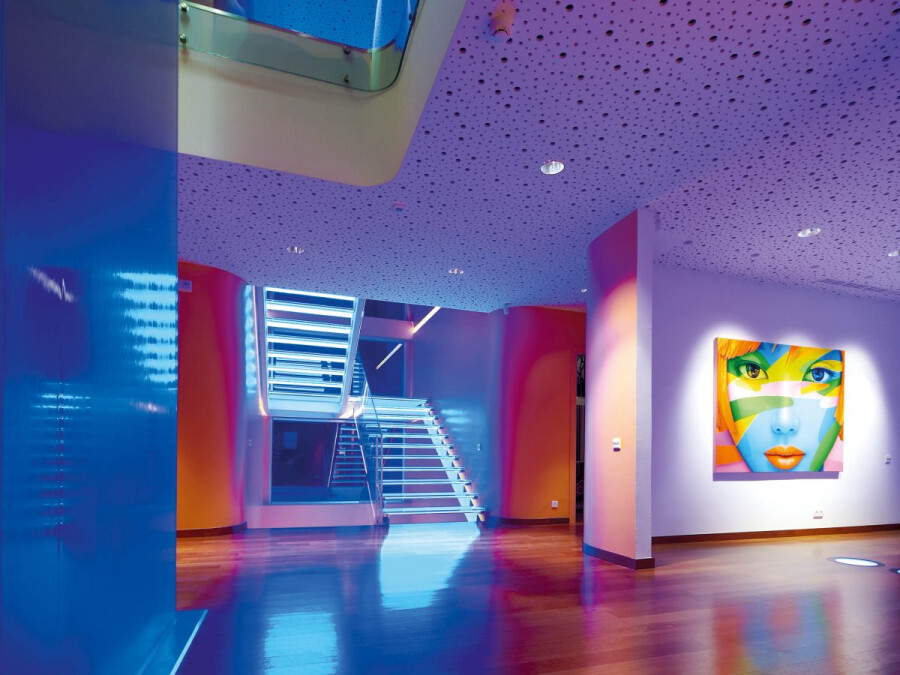

Для примера — несколько фото светодиодных лент в интерьерах. Независимо от способа монтажа и вида изделия получается эффектная функциональная подсветка.
