Вентиляция чердака: инженерные решения для эффективного проветривания

Вентиляция чердака играет ключевую роль в поддержании оптимального микроклимата как на чердаке, так и во всем доме. Независимо от того, используется чердак как жилое помещение или просто как пространство для хранения, правильно спроектированная вентиляционная система предотвращает образование конденсата, продлевает срок службы кровли и повышает энергоэффективность здания.

Какие функции выполняет вентиляция?

Основная функция вентиляции — обеспечение циркуляции воздуха в замкнутом пространстве.

В контексте чердака вентиляция выполняет следующие задачи:

• Предотвращение образования конденсата. В зимний период разница температур между жилыми помещениями и чердаком может приводить к образованию конденсата на внутренней поверхности кровли. Вентиляция способствует удалению влаги, предотвращая тем самым образование плесени и гниение деревянных конструкций.
• Снижение температуры на чердаке летом. В теплый сезон температура под крышей может значительно превышать наружную, что негативно сказывается на микроклимате в жилых помещениях и ускоряет износ кровельного покрытия. Вентиляция позволяет снизить температуру, обеспечивая отток горячего воздуха.
• Поддержание оптимального уровня влажности. Вентиляция предотвращает накопление избыточной влаги, что особенно важно для деревянных конструкций чердачного помещения.
• Защита теплоизоляции. Сырость может ухудшить теплотехнические свойства утеплителя, снижая его эффективность. Хорошая вентиляция исключает этот риск.

Вентиляция холодного чердака: нужна ли она?

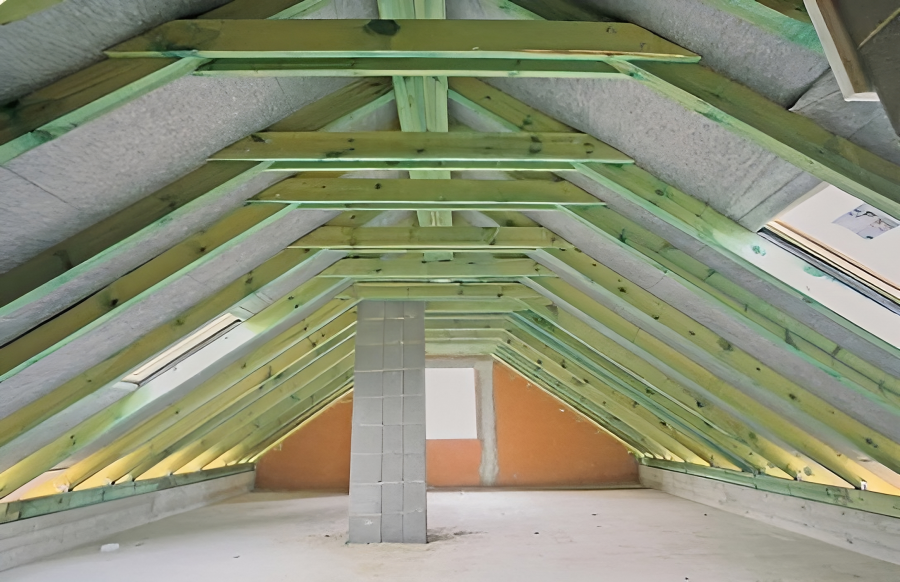

Холодный чердак представляет собой неотапливаемое помещение между жилым этажом и кровлей, в котором температура близка к внешней. Вопрос о необходимости вентиляции холодного чердака возникает у многих владельцев частных домов.

Ответ однозначен — вентиляция холодного чердака необходима.

Причины следующие:

• Предотвращение накопления влаги. В зимний период на чердаке может скапливаться влага, образующаяся из-за теплопередачи от жилых помещений. Без вентиляции влажный воздух будет конденсироваться на холодных поверхностях, что приведет к гниению древесины и образованию плесени.
• Снижение температурных колебаний. Вентиляция позволяет уравновесить температуру на чердаке и на улице, что предотвращает образование наледи на крыше и снижает риск повреждения кровельного материала.
• Продление срока службы кровли. Хорошо вентилируемый чердак обеспечивает долговечность кровельных материалов, предотвращая их перегрев летом и переохлаждение зимой.

Вентиляция теплого чердачного помещения: отличия от холодного чердака

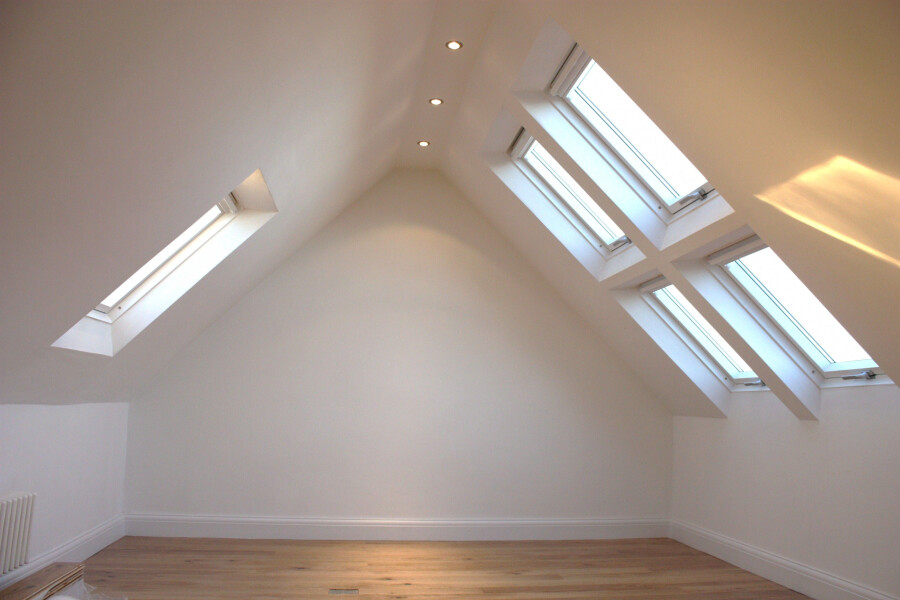

Теплый чердак, или мансарда, используется как жилое помещение. Это требует более сложной и продуманной вентиляционной системы, чем на холодном чердаке.

Основные отличия вентиляции теплого чердачного помещения:

• Теплоизоляция и пароизоляция. Теплый чердак имеет дополнительную теплоизоляцию, что снижает теплопередачу между жилыми помещениями и крышей. Важную роль здесь играет пароизоляция, предотвращающая проникновение влаги в утеплитель.
• Комплексность вентиляции. В отличие от холодного чердака, где основным источником вентиляции являются естественные приточные и вытяжные отверстия, в теплом чердачном помещении могут использоваться дополнительные системы, такие как принудительная вентиляция или кондиционирование.
• Контроль влажности. В теплой мансарде необходимо тщательно контролировать уровень влажности, чтобы предотвратить образование конденсата и поддерживать комфортный микроклимат.

Схемы вентиляции чердака: инженерные решения

Существует несколько инженерных решений по организации вентиляции чердака, которые могут быть адаптированы в зависимости от типа чердака и его назначения.

Естественная вентиляция

Естественная вентиляция основана на разности температур и давлений внутри и снаружи чердака.

Основные элементы:

• Слуховые окна. Располагаются в фронтонах и обеспечивают постоянный приток и выток воздуха. Оптимальное расположение — одно окно на каждом фронтоне.
• Вентиляционные продухи. Продухи размещаются в карнизах и обеспечивают приток холодного воздуха снизу. Вытяжка осуществляется через конек кровли.
• Аэраторы. Устанавливаются на кровле и позволяют удалять влажный воздух, препятствуя образованию конденсата.

Принудительная вентиляция

Для более сложных чердачных помещений, особенно теплых, может потребоваться использование принудительной вентиляции.

Она включает:

• Механические вентиляторы. Обеспечивают циркуляцию воздуха при отсутствии естественной тяги или в условиях повышенной влажности.
• Системы с рекуперацией тепла. Используются для минимизации теплопотерь при вентиляции теплых чердаков.

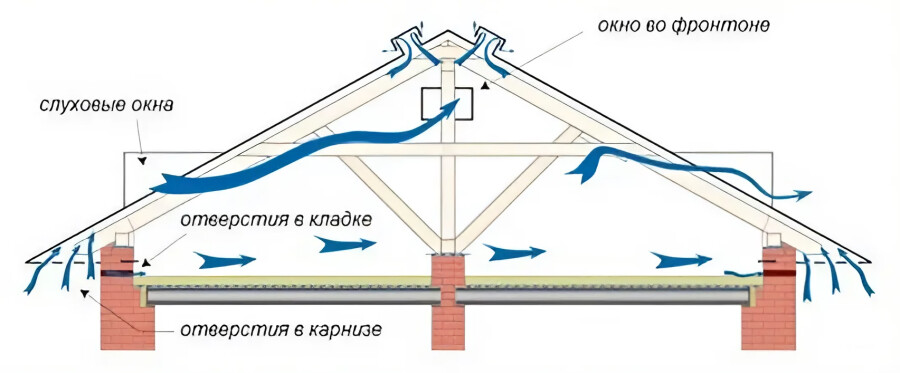

Как работает вентиляционная система чердака?

Окно

Окно в чердачном помещении — это простой, но эффективный способ обеспечения вентиляции. Оно позволяет организовать естественный приток воздуха, особенно в теплое время года. Однако, для зимнего периода окно используется реже, так как оно может способствовать охлаждению помещения и образованию конденсата.

Слуховые окна

Слуховые окна — важный элемент вентиляции чердака в частном доме, особенно холодного чердака. Они располагаются в фронтонах и обеспечивают постоянное проветривание чердачного помещения. Расположение слуховых окон должно быть симметричным, что позволяет организовать сквозное проветривание. Важно, чтобы окна были защищены решетками от проникновения птиц и грызунов.

Вентиляционные продухи

Продухи — небольшие вентиляционные отверстия в карнизах, обеспечивающие приток воздуха снизу. В сочетании с вентиляционными элементами на коньке кровли продухи создают эффективную циркуляцию воздуха, необходимую для удаления избыточной влаги и предотвращения перегрева летом.

Аэраторы

Аэраторы устанавливаются на кровле и служат для удаления влажного воздуха из подконькового пространства. Их установка особенно актуальна для больших крыш с длинными скатами. Аэраторы работают на принципе естественной тяги и не требуют электричества.

Устройство вентиляции холодного чердака

Устройство вентиляции холодного чердака включает в себя несколько элементов, обеспечивающих как приток, так и вытяжку воздуха.

Приточная вентиляция

Приточная вентиляция обеспечивается через вентиляционные продухи в карнизах или нижней части фронтонов. Эти отверстия пропускают холодный воздух снизу, который поднимается вверх по мере нагревания.

Вытяжная вентиляция

Вытяжная вентиляция организуется через слуховые окна или аэраторы, расположенные в верхней части кровли или на коньке. Это позволяет теплому воздуху, насыщенному влагой, покидать чердак, создавая условия для эффективного проветривания

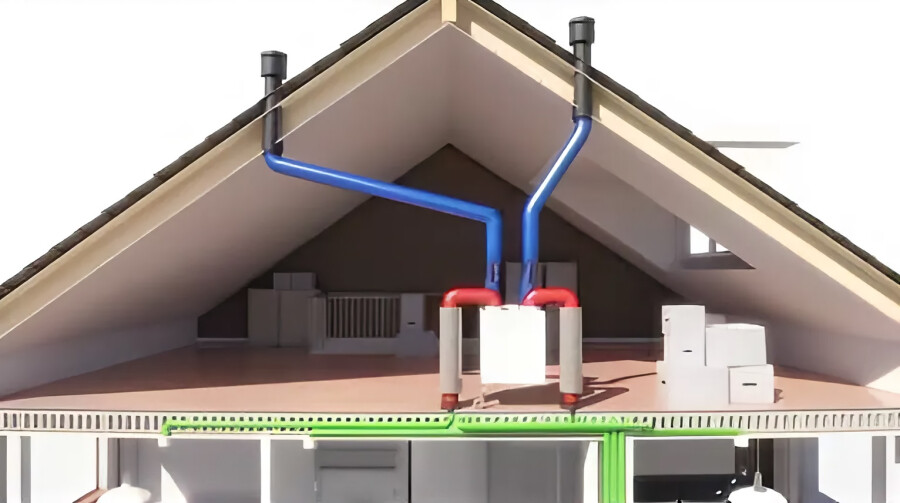

Принудительная вентиляция чердака: подробное руководство по установке

Принудительная вентиляция чердака — это система, которая обеспечивает постоянный и контролируемый обмен воздуха в чердачном помещении с использованием механических устройств. Эта система необходима в случаях, когда естественная вентиляция не обеспечивает достаточного проветривания или когда требуется поддерживать определенный микроклимат, например, в жилых мансардах или чердаках с высокой влажностью.

Подготовительный этап

Прежде чем приступить к установке принудительной вентиляции, необходимо провести тщательную подготовку, включающую следующие шаги:

1. Оценка текущего состояния чердака. Проверьте наличие конденсата, плесени или затхлого запаха, что указывает на недостаточную вентиляцию. Оцените конструкцию чердака, высоту, площадь и особенности кровли.
2. Определение необходимых параметров. Рассчитайте объем воздуха, который необходимо заменить в течение часа. Для этого умножьте площадь чердака на высоту и коэффициент воздухообмена (рекомендуется от 3 до 5 для чердаков).
3. Выбор оборудования. Подберите вентиляторы, диффузоры и воздуховоды, соответствующие рассчитанным параметрам. Важно учитывать уровень шума, энергоэффективность и долговечность оборудования.
4. Проектирование системы. На основе размеров чердака и его конфигурации разработайте план установки вентиляционной системы. Включите в него места расположения вентиляторов, воздуховодов и вытяжных отверстий.

Выбор оборудования для принудительной вентиляции

При выборе оборудования необходимо учитывать особенности чердака и требования к вентиляции.

1. Вытяжные вентиляторы. Основной элемент системы. Они вытягивают отработанный воздух из чердака наружу. Рекомендуется использовать вентиляторы с регулировкой мощности для адаптации к различным условиям.
2. Приточные вентиляторы. Вводят свежий воздух в чердак. Используются реже, так как чаще всего приток воздуха обеспечивается через естественные отверстия (продухи или окна).
3. Воздуховоды. Нужны для транспортировки воздуха от вентиляторов к вентиляционным отверстиям или наружу. Они должны быть изготовлены из материалов, устойчивых к коррозии и воздействию внешних факторов.
4. Диффузоры и решетки. Обеспечивают равномерное распределение воздушных потоков и защищают вентиляционные отверстия от попадания мусора, насекомых и грызунов.
5. Системы автоматизации и управления. Датчики температуры и влажности, таймеры и регуляторы позволяют автоматизировать работу вентиляционной системы, поддерживая оптимальный микроклимат без постоянного вмешательства человека.

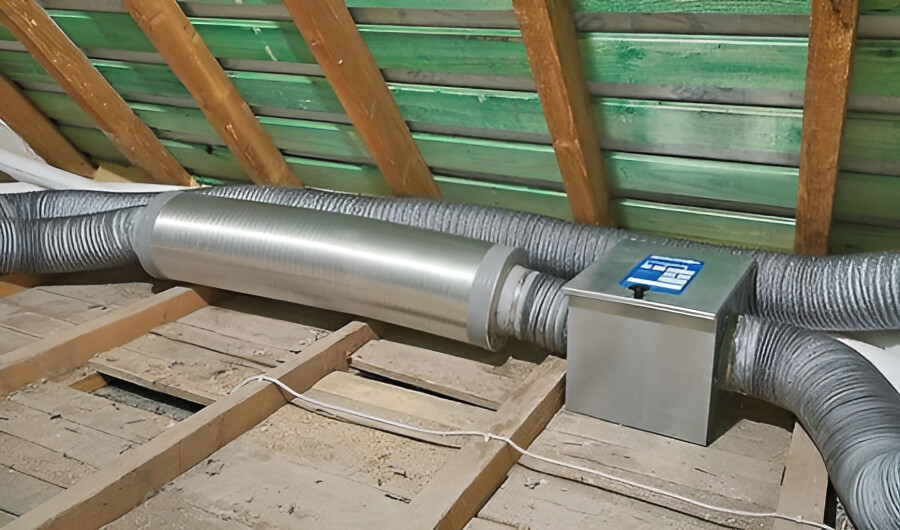

Установка вентиляционной системы

Монтаж принудительной вентиляции требует внимательности и соблюдения инженерных норм.

1. Монтаж вытяжного вентилятора.
   • Определите оптимальное место для установки вентилятора. Лучше всего разместить его в верхней части чердака, ближе к коньку, чтобы удалять наиболее теплый и влажный воздух.
   • Закрепите вентилятор на подготовленной поверхности. Убедитесь, что он установлен ровно и надежно, чтобы избежать вибраций и шума.
   • Подключите вентилятор к электросети. При необходимости используйте термоизолированные воздуховоды для уменьшения теплопотерь.
2. Установка приточных элементов.
   • Если используется приточный вентилятор, его следует установить в противоположной части чердака, на уровне карниза или фронтона, чтобы обеспечить максимальную циркуляцию воздуха.
   • Проверьте, чтобы приточные отверстия были оборудованы сетками или решетками для защиты от насекомых и пыли.
3. Прокладка воздуховодов.
   • Воздуховоды соединяют вентиляторы с вентиляционными отверстиями и обеспечивают перемещение воздуха внутри системы.
   • Установите воздуховоды с минимальным количеством изгибов и поворотов для снижения сопротивления воздуха.
   • Закрепите воздуховоды на стенах или конструкциях чердака, чтобы предотвратить их смещение или повреждение.
4. Монтаж диффузоров и решеток.
   • Установите диффузоры и решетки на концах воздуховодов для равномерного распределения воздуха по чердаку.
   • Убедитесь, что они установлены в соответствии с проектом и не создают препятствий для циркуляции воздуха.
5. Подключение систем автоматизации.
   • Подключите датчики температуры и влажности к системе управления вентиляцией. Это позволит автоматизировать процесс включения и выключения вентиляторов в зависимости от условий на чердаке.
   • Настройте параметры работы системы в соответствии с рекомендациями производителя и проектом.

Проверка и настройка системы

После завершения монтажа необходимо провести тестирование и настройку вентиляционной системы.

1. Проверка работы вентиляторов. Включите систему и убедитесь, что все вентиляторы работают корректно, без лишних шумов и вибраций.
2. Проверка воздухообмена. Измерьте скорость воздуха в приточных и вытяжных каналах. Убедитесь, что система обеспечивает достаточный обмен воздуха, соответствующий расчетным параметрам.
3. Регулировка системы. При необходимости отрегулируйте мощность вентиляторов и работу датчиков автоматизации. Система должна поддерживать комфортный уровень влажности и температуры на чердаке.

Обслуживание системы принудительной вентиляции

Для поддержания эффективной работы системы принудительной вентиляции необходимо регулярное обслуживание.

1. Очистка вентиляторов и воздуховодов. Периодически проверяйте и очищайте вентиляторы, воздуховоды и решетки от пыли, грязи и насекомых. Это предотвратит снижение производительности и увеличит срок службы оборудования.
2. Проверка системы автоматизации. Раз в несколько месяцев проверяйте работу датчиков и регуляторов, чтобы убедиться в корректной работе автоматизированных систем.
3. Замена фильтров. Если система оснащена фильтрами, меняйте их в соответствии с рекомендациями производителя для поддержания чистоты воздуха.

Независимо от того, какой тип вентиляции вы выберете — естественную или принудительную — важно обеспечить эффективный обмен воздуха и контролировать уровень влажности, чтобы избежать конденсата и перегрева. Правильно спроектированная и установленная система вентиляции продлит срок службы кровли, обеспечит благоприятный микроклимат на верхних этажах и долговечность конструкции дома.
